T370HW02 V0 T-con

Les platines T-con AUO n’ont pas la vie belle en ce moment, voila encore une référence ( T370HW02 V0 Control Board ) qui n’échappe pas à l’épidémie de solarisation ou voile blanc qui sévit en ce moment.

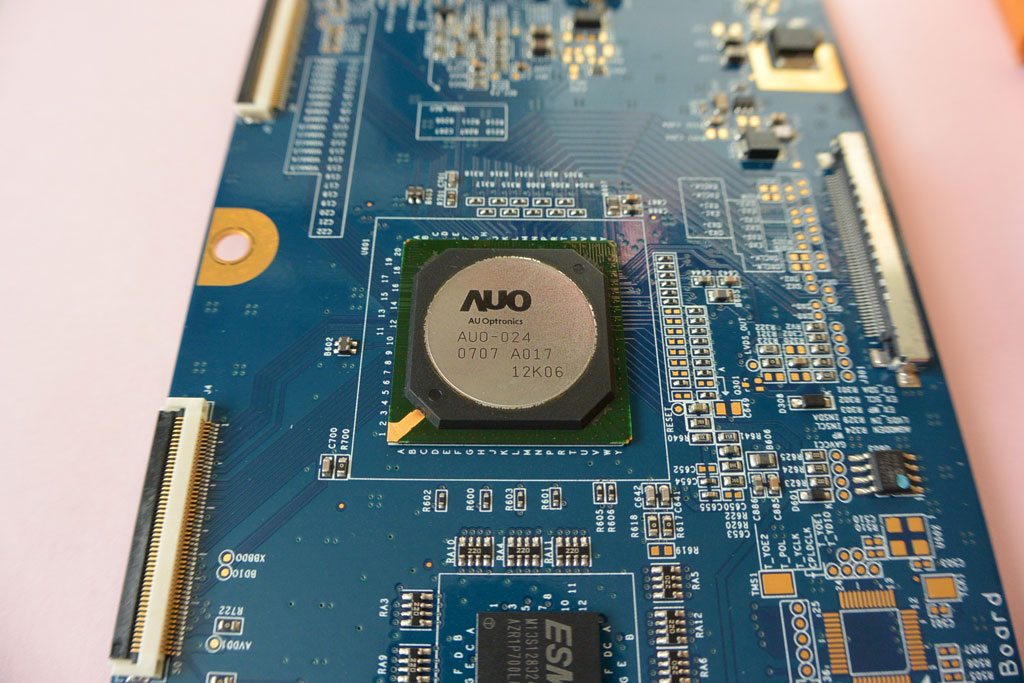

T370HW02_V0_03

Cette platine équipe une TV de marque Samsung LE37M86BD. Cette fois ci l’image présente une solarisation prononcée, le menu n’est quand à lui pas affecté par le soucis.

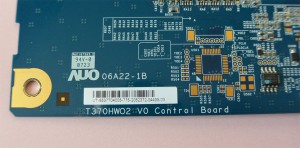

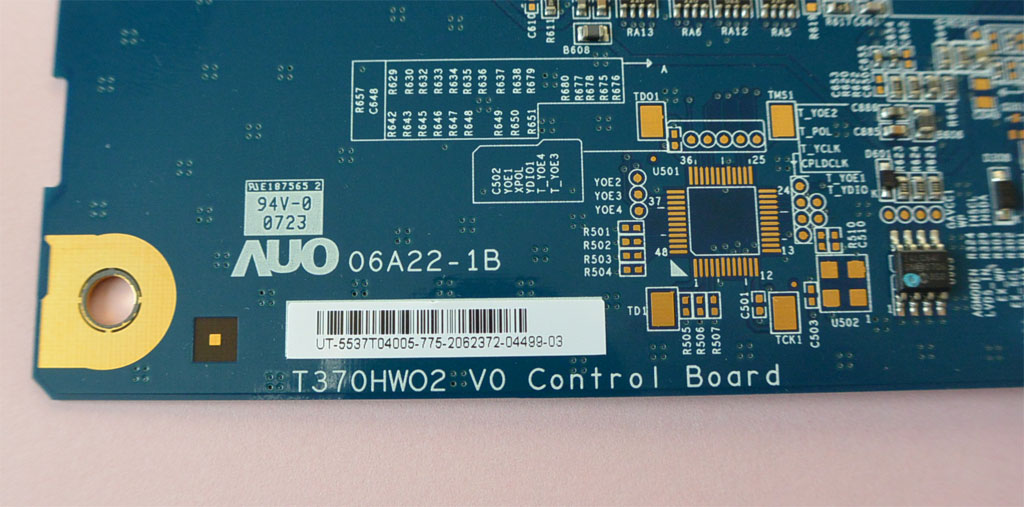

T370HW02_V0_01

Le CI AS15-F ou encore EC5575 est une nouvelle fois le fautif. Le contrôle de la correction gamma n’est plus assuré d’où l’image dégradée…Tout comme expliqué dans cette article : T400HW01 un petit contrôle des tensions d’alimentation et en particulier des régulateurs et nécessaire. J’ai d’ailleurs déjà eu le cas sur cette même platine d’un problème sur le régulateur U804 en court circuit (donc F1 coupé). Une fois remplacé tout est rentré dans l’ordre.

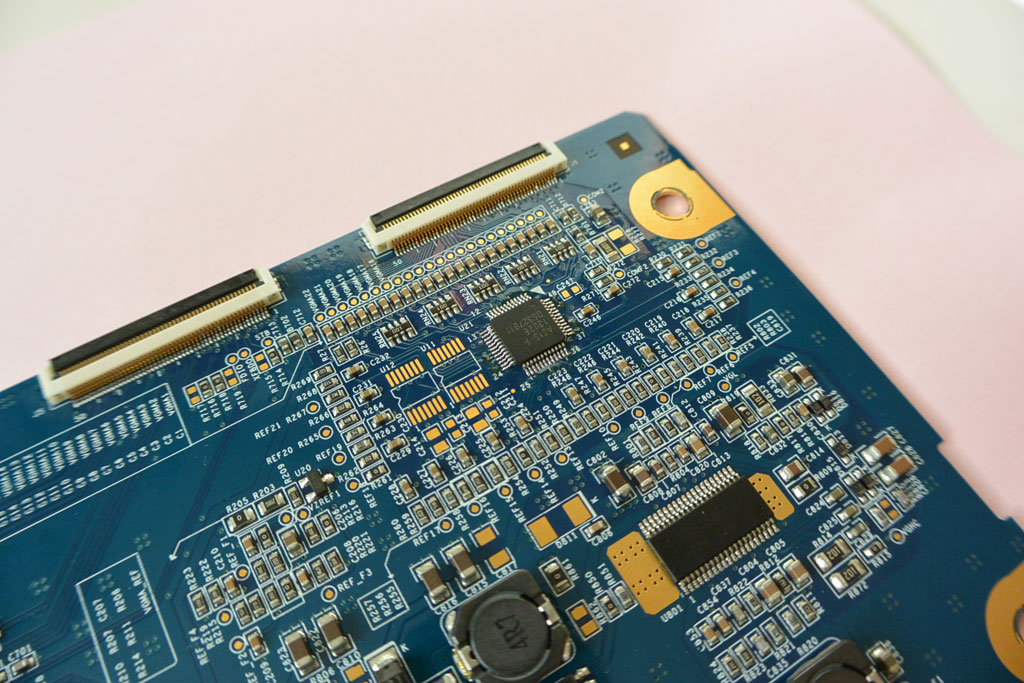

T370HW02_V0_02

Si vous êtes en possession de ce type de platine : T370HW02 V0 Control Board AUO 06A22-1B et que votre image est sujette à ce type de symptômes : image blanchâtre, voile blanc sur toute l’image, couleurs inversées, saturées ou absentes et si vous souhaitez faire réparer votre platine, contactez moi pour un devis ou prise en charge pour réparation en cliquant ICI.

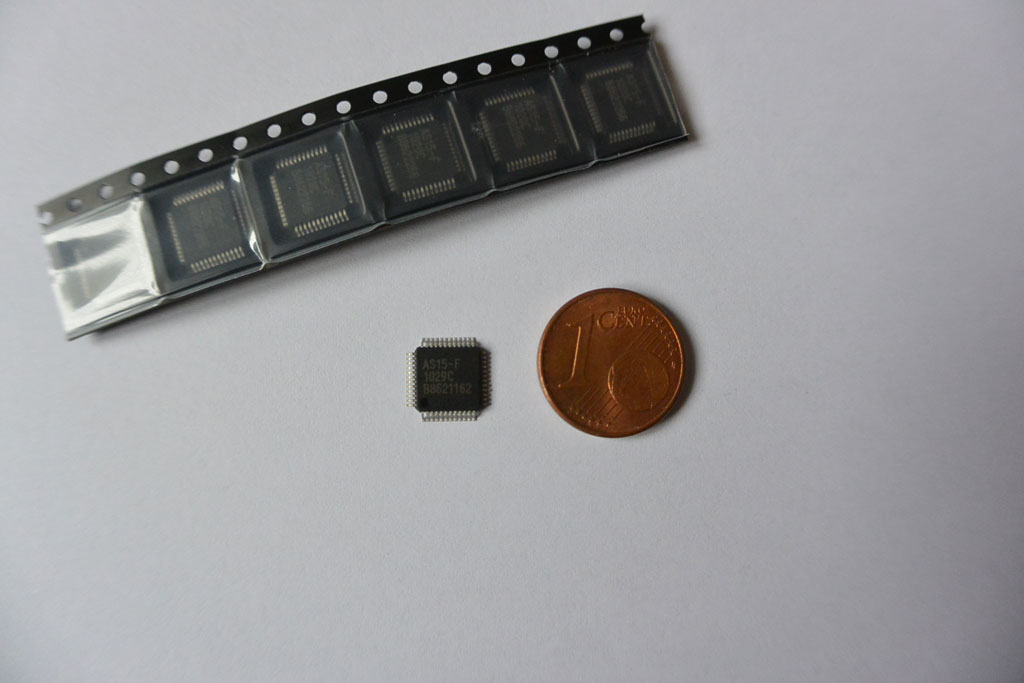

A ce sujet, on me demande souvent si le remplacement de l’AS15-F ou AS15-G est simple ou non…voici donc une photo du circuit en question afin de vous donner une idée de la taille réelle des micro soudure à effectuer

AS15-F

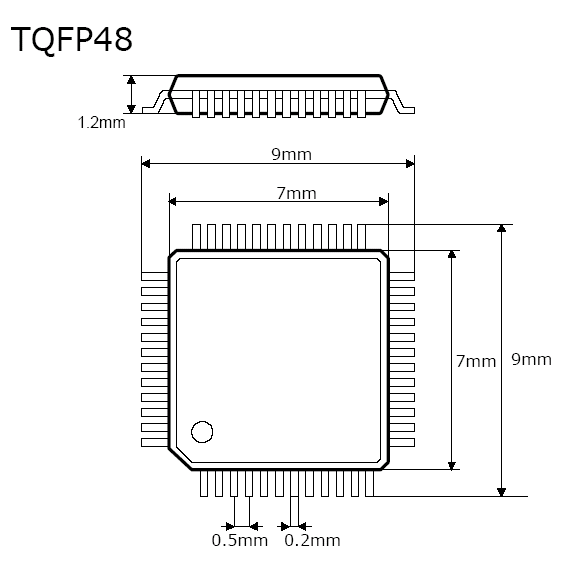

tqfp48
