Remise en état alimentation 17PW15-8

Trouvé dans un TV LCD de marque HYPSON référence HY3710, cette alimentation pose problème, à l’allumage le retro éclairage s’allume quelques secondes et la TV repasse en sécurité.

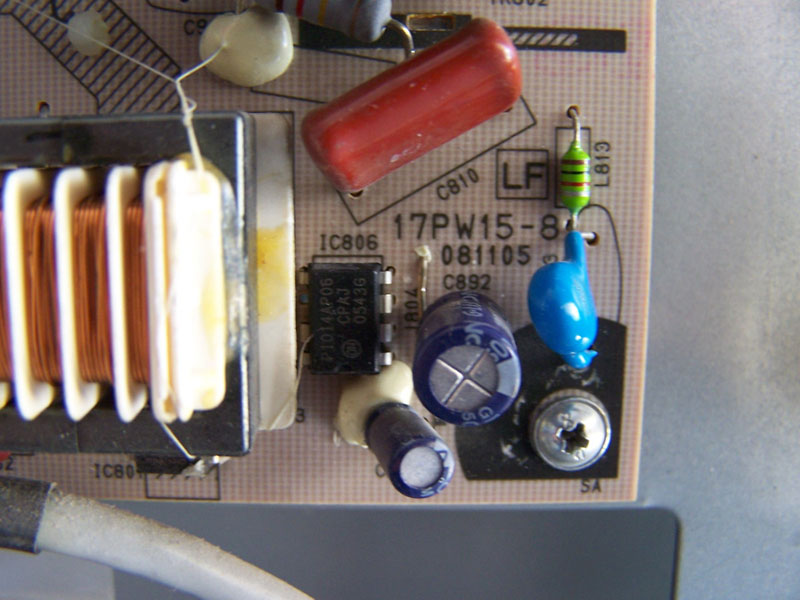

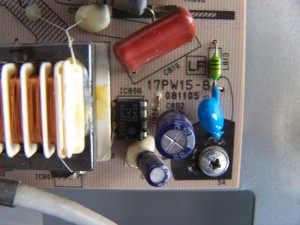

17pw15_03

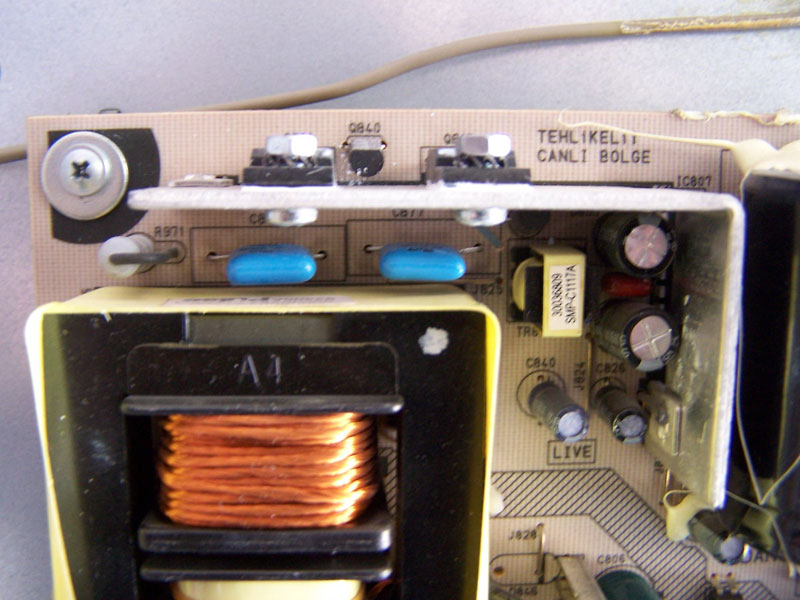

Au démontage, de nombreux condensateurs au secondaire sont visiblement bombés, leur remplacement ne permet pas le fonctionnement normal de la TV. C’est une panne bien connue présente sur les alimentations VESTEL 17PW20v2, 17PW20v1, 17PW16 et 17PW15. En cause les 2 condensateurs plastiques 15nF 630 V ( C877 et C878 ) coincés entre le radiateur et le transfo

17pw15_02

Leur remplacement corrige le problème. Il est conseillé de remplacer tous les condensateurs chimiques sur ces alimentations surtout ceux autour d’IC806 et ceux servant au filtrage du secondaire. A noter que les symptômes de panne peuvent être multiples : TV qui s’éteint quelques secondes après allumage, longue à démarrer, impossibilité de sortie de veille.

Le kit condensateur est disponible à la vente.  Me contacter si intéressé.
