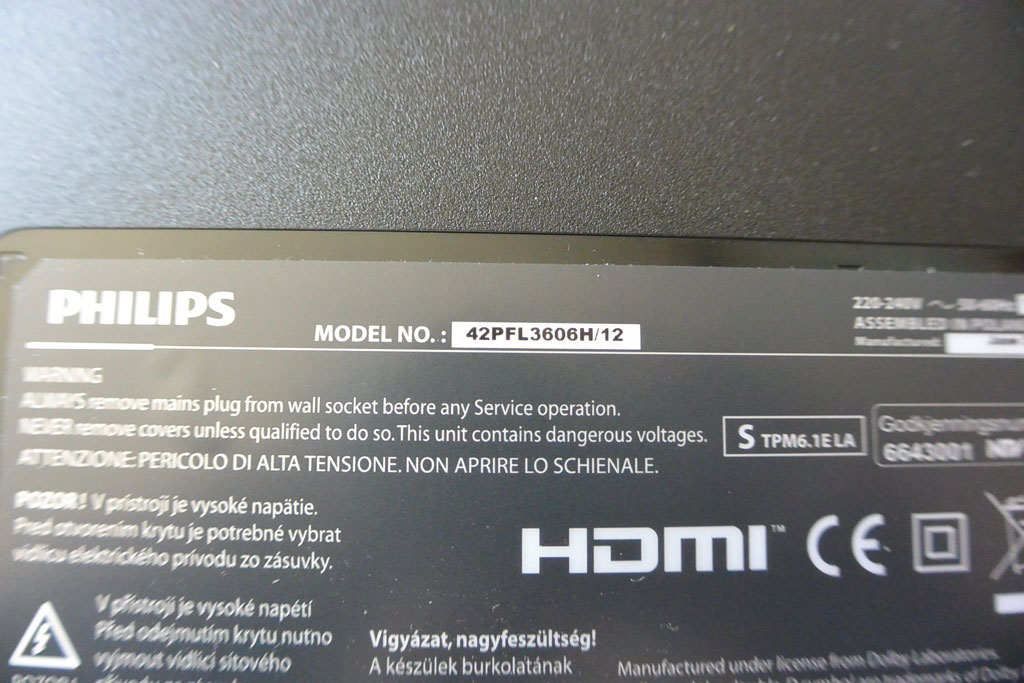

Sur une TV LCD PHILIPS 42PFL3606H/12 du son est présent mais aucune image. En approchant une lampe de l’écran on s’aperçoit que l’image est bien présente. Le rétro éclairage ne fonctionne donc pas, c’est de ce côté ci qu’il va falloir se tourner.

715G4802-P01-H20-003H_07

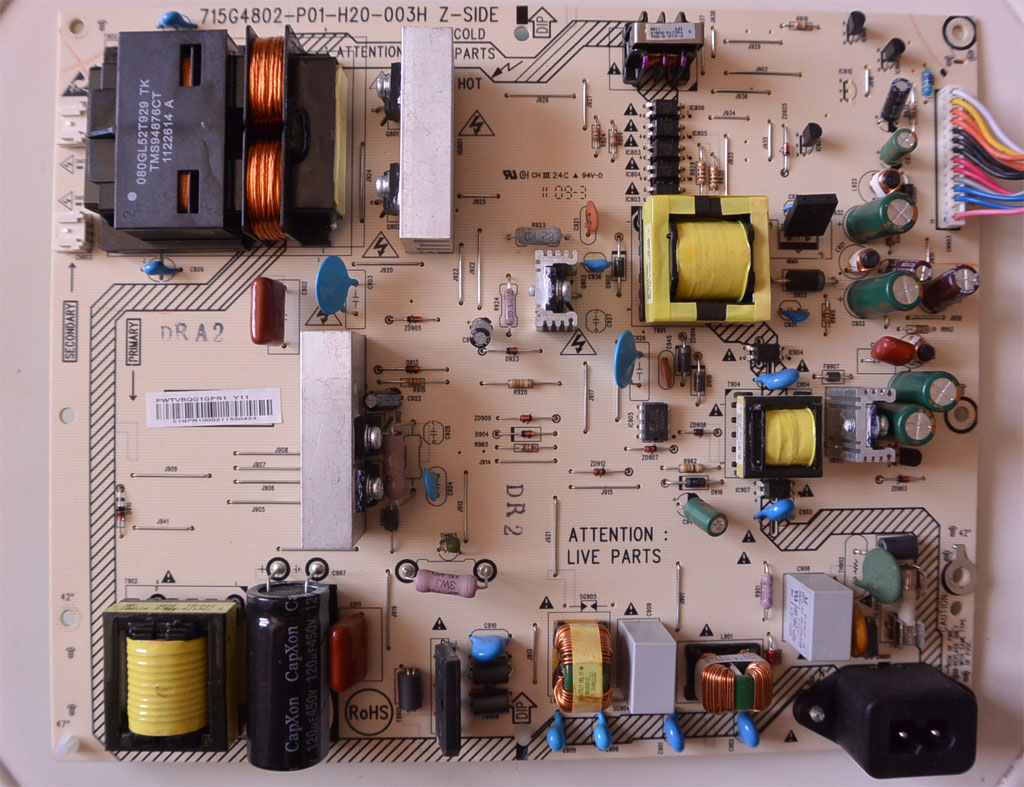

Ce modèle PHILIPS 42PFL3606H/12 est un châssis TPM6.1E, l’alimentation et le circuit inverter cohabitent sur la même platine référence  715G4802-P01-H20-003H

715G4802-P01-H20-003H_02

Puisque le rétro éclairage ne fonctionne pas, il faudra tout d’abord contrôler les tensions d’alimentation voir si elles sont toutes présentes et bien propres, dans mon cas RAS sur ce point. Voici le schéma de la partie inverter :

715G4802-P01-H20-003H_08

 715G4802-P01-H20-003H_04

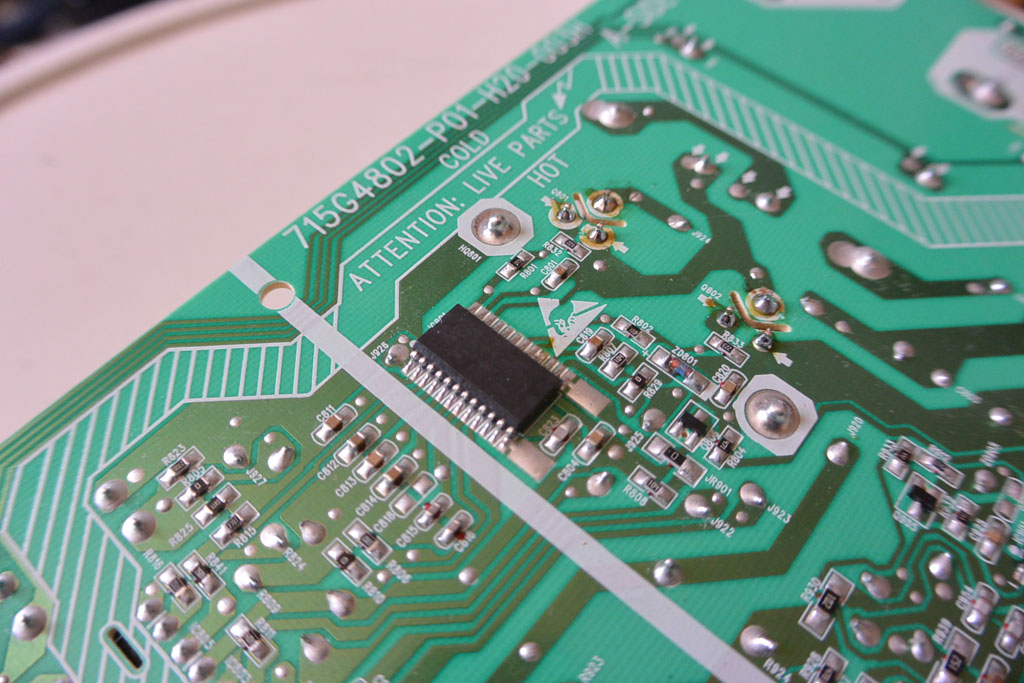

Il faudra commencer par contrôler que Q801 et Q802 (2x AOTF10N60 ) ne sont pas en court circuit. Q801 doit être alimenté par les 395V issus du primaire, normalement pas de soucis puisque toutes les autres fonctions de la TV marchent correctement. Pour que le retro éclairage puisse s’allumer, VDD doit être présent et ENA doit être au point haut pour activer l’alimentation du CI qui drive les CCFL. Sur ce circuit c’est un UBA2071AT qui est chargé de la gestion des néons.

 715G4802-P01-H20-003H_06

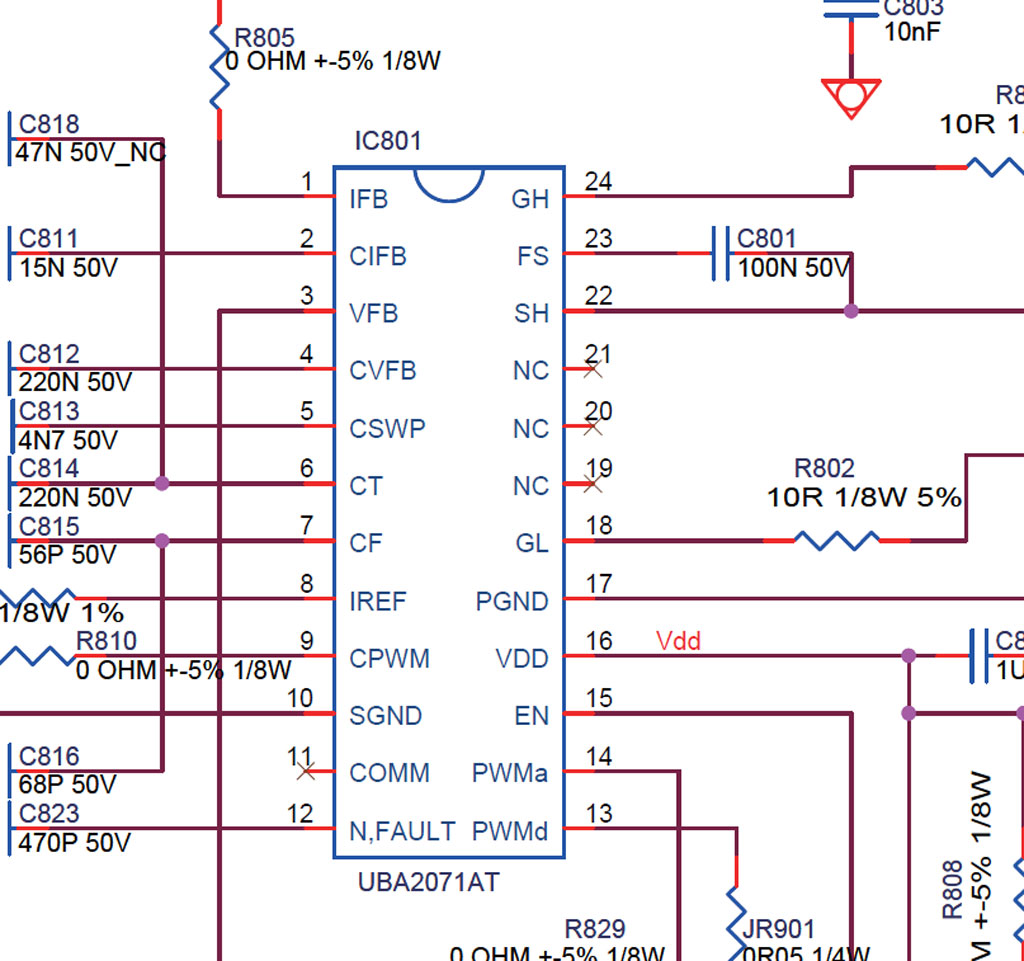

Bizarrement VDD tourne autour des 11V avec des coupures toutes les 3-4 secondes…La tension sur la pin 16 de UBA2071AT n’est que de 5.3 V. C’est beaucoup trop bas car la datasheet donne entre 12V et 14V. En levant la pin 16 du  CI la tension redevient stable et remonte à 13V. Je rappelle que la tension du CI est à prendre avec la masse primaire de l’alimentation.

715G4802-P01-H20-003H_05

Le remplacement du CI UBA2071AT corrigera donc le problème de rétro éclairage sur cette TV PHILIPS. Cette alimentation est d’ailleurs présente dans deux modèles : 32PFL3606H/12 et 42PFL3606H/12. On trouvera une autre alimentation sur ce châssis équipé du même CI UBA2071AT avec la référence 715G4801-P1A-H20-0020 sur les modèles 32″ : 32PFL5406H/12 et 32PFL5606H/12

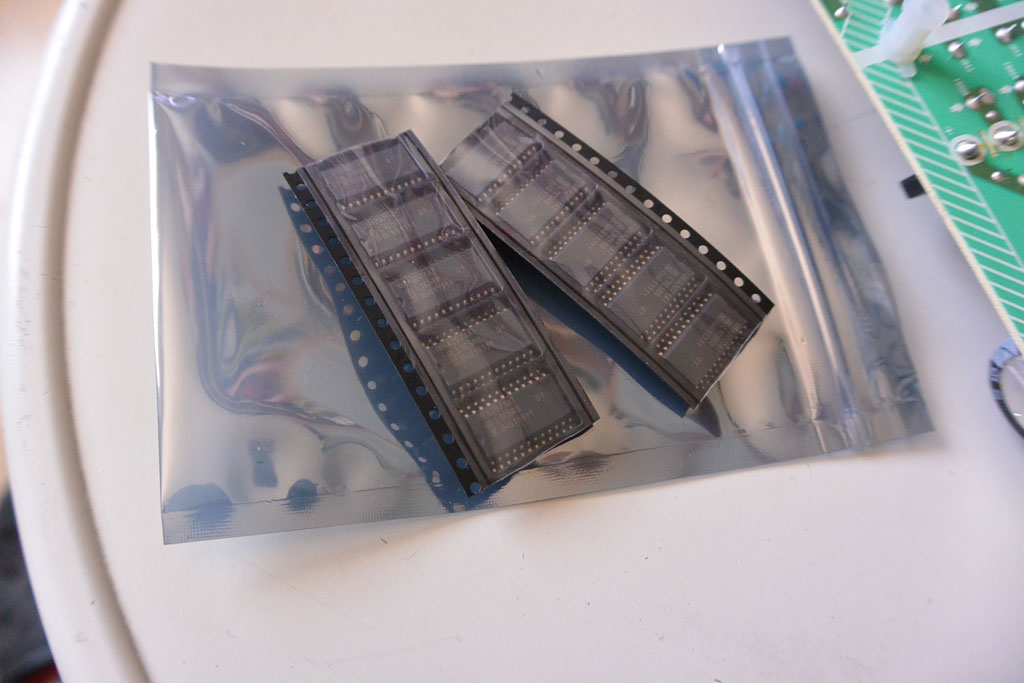

Le CI de gestion inverter UBA2071AT est en vente en pièce détachée, contactez moi si intéressé.
