T315XW02 VE AS34-G

Sur une TV SONY KDL-32S3000 rentrée pour réparation, l’image est masquée par un voile blanc sur toute la surface de l’écran. Ce défaut apparait immédiatement à l’allumage et ne disparait jamais même avec la chauffe de l’appareil. La platine tcon de cette TV est une T315XW02 VE / T260XW02 VK

La platine tcon est de référence T315XW02 VE / T260XW02 VK de chez AUOptronics.

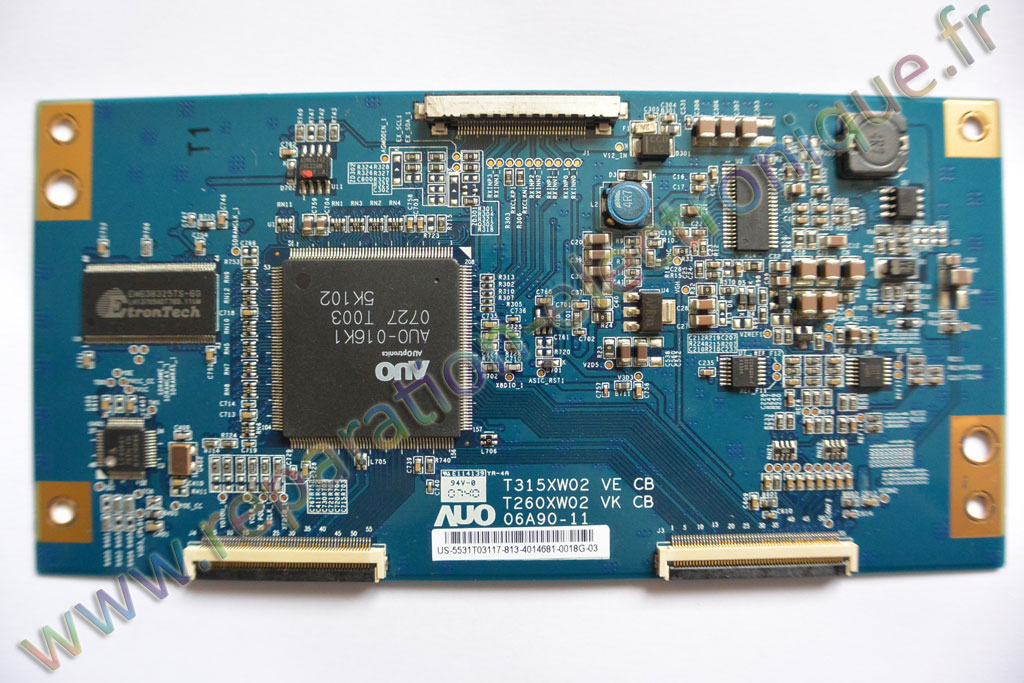

T315XW02_VE_AS34-G_01Comme sur les autres modèles c’est le CI EC55341-G AS34-G qui est en cause, ce CI est un amplificateur opérationnel 4 channels au format TSSOP 14. Sa tension d’alimentation peut être comprise entre 4.5 et 18V.

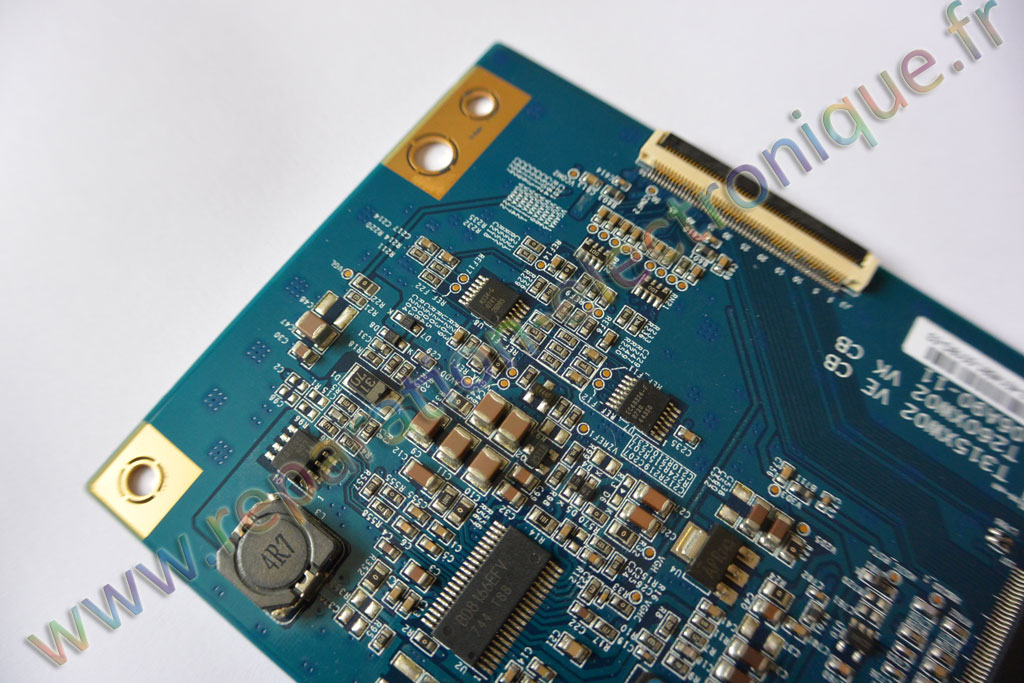

T315XW02_VE_AS34-G_02 Les pistes du circuit sont très fragiles, la phase de dé-soudage est importante, il ne faut pas trop chauffer sous peine de décoller les pads…la platine T-con deviendrait alors inutilisable…

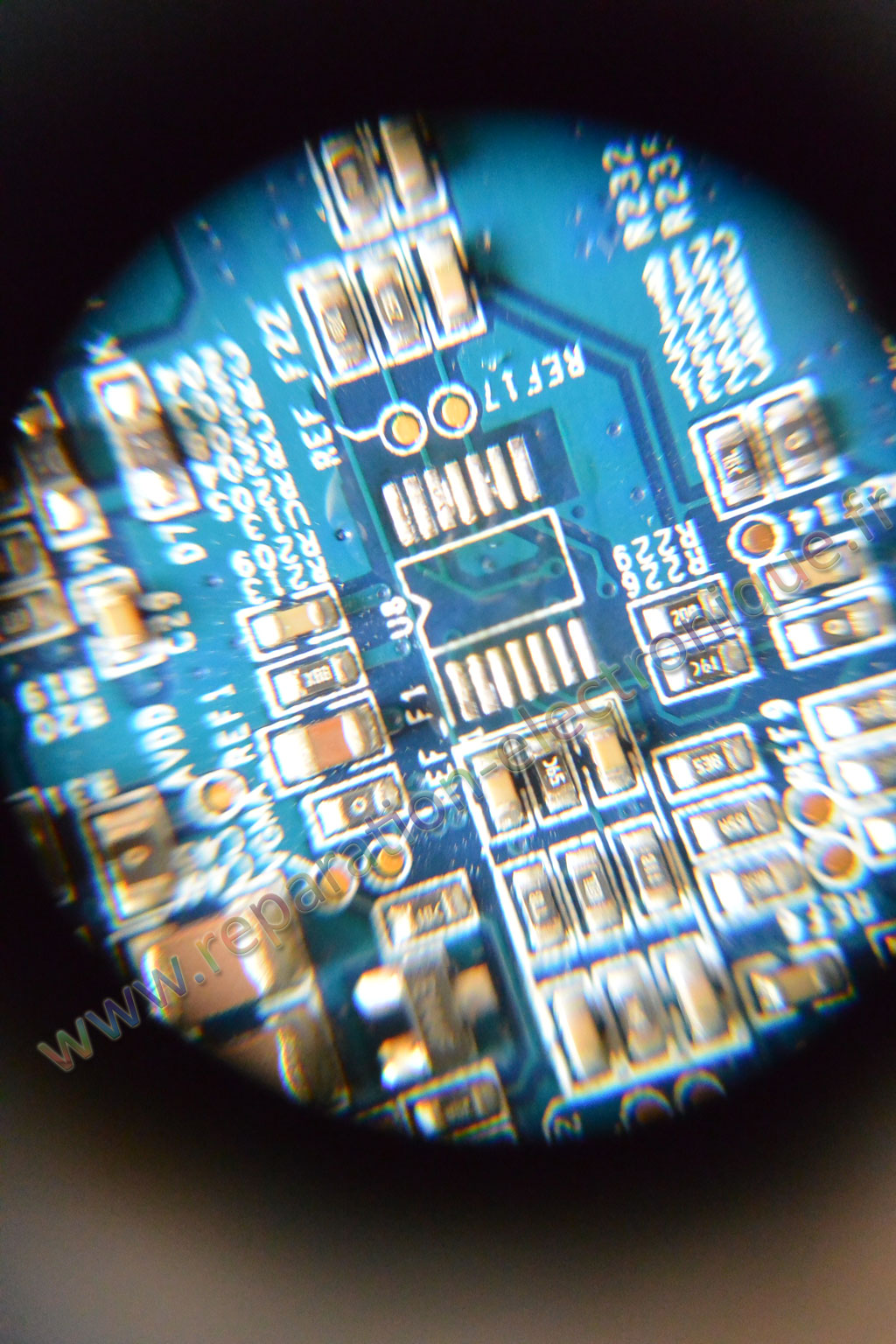

T315XW02_VE_AS34-G_04

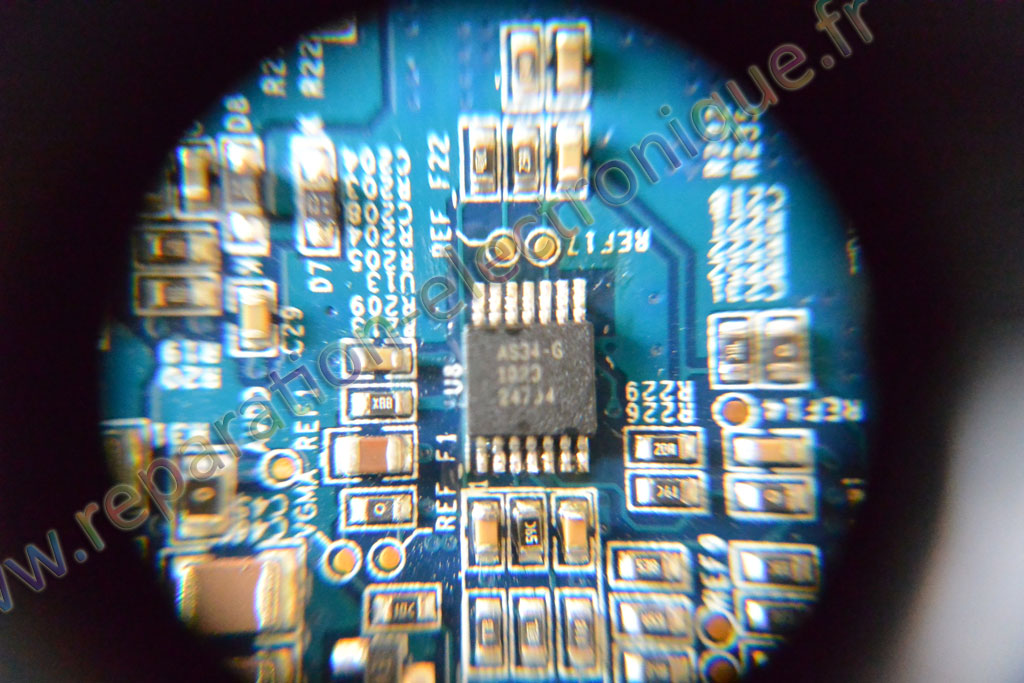

T315XW02_VE_AS34-G_05Si vous êtes en possession de cette platine Tcon référence T315XW02 VE / T260XW02 VK et que votre image est sujette à ce type de symptôme : voile pâle sur toute l’image, image blanche,  couleurs saturées ou inversées et si vous souhaitez la faire réparer, cliquer ICI

Le CI AS34-G est également disponible à la vente si vous êtes en mesure de le remplacer seul.
