T315HW04 et BD8160EFV

Problème d’image sur une TV LCD SAMSUNG LE40C630, au bout d’une quinzaine de minute de chauffe, l’image se met à sauter, des traits horizontaux et verticaux se forment. Le défaut s’amplifie avec la chauffe de l’appareil, les sauts d’image sont de plus en plus fréquent jusqu’à une disparition complète de l’image.

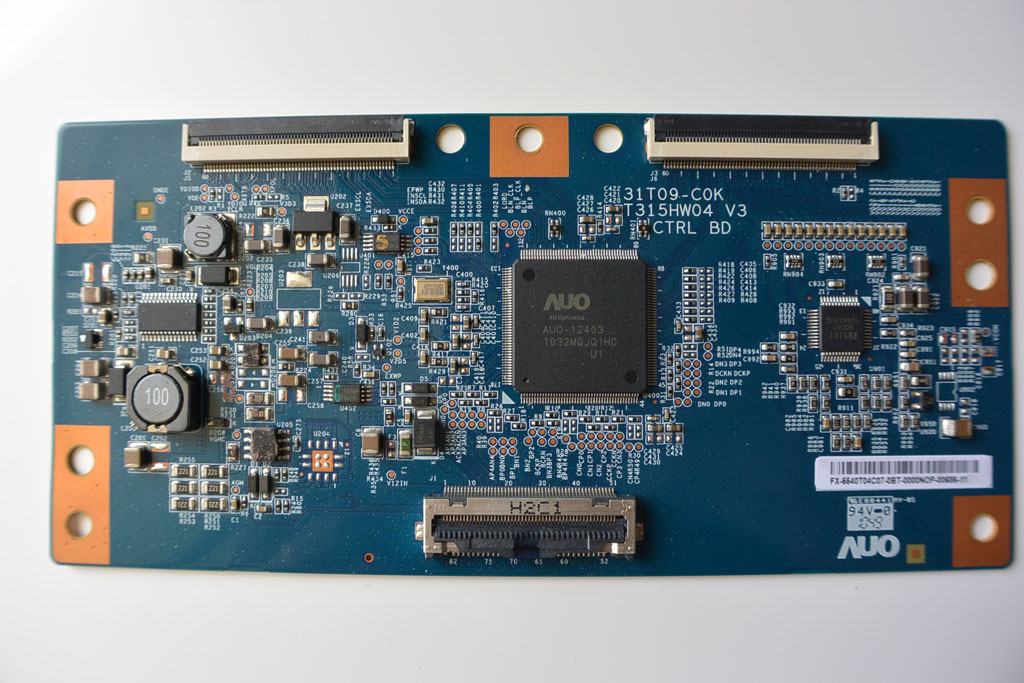

Sur ce modèle, la référence de la platine T-con est : T315HW04 V3, elle est équipée du CI BD8160EFV

T315HW04_02

Pour bien comprendre le symptôme, voici une vidéo du défaut présent au bout de quelques minutes :

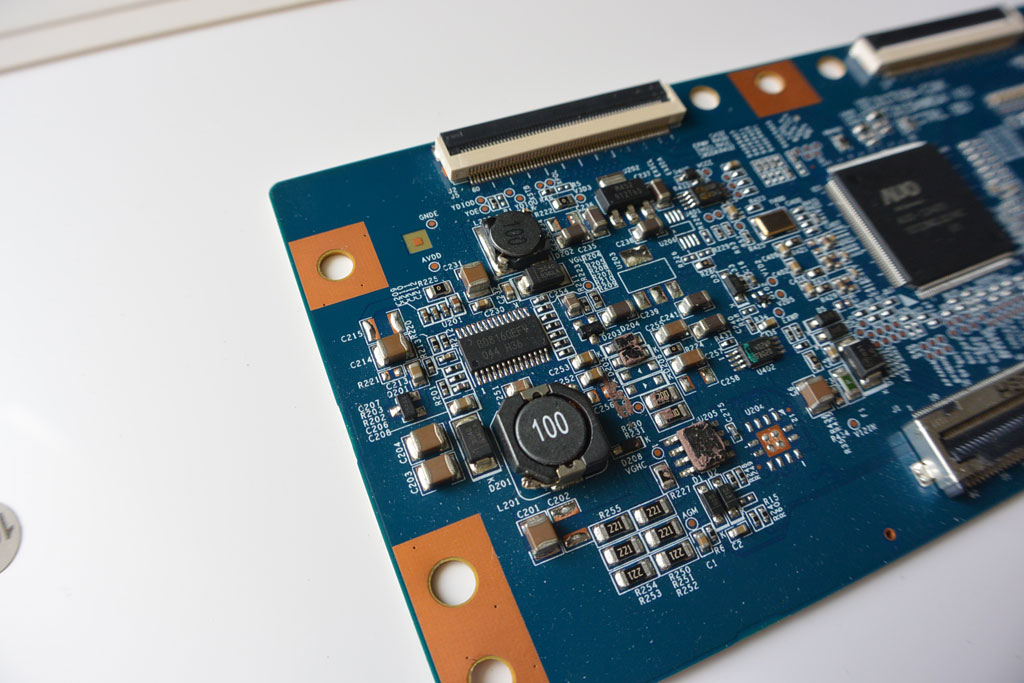

En refroidissant la platine Tcon T315HW04 V3, on s’aperçoit que le défaut disparait un instant pour revenir un peu plus tard. La tension du gestionnaire d’alimentation BD8160EFV s’écroule lors de l’apparition des problèmes. La pin feedback donne également une tension bien inférieure à ce que requiert la datasheet du composant.

T315HW04_03

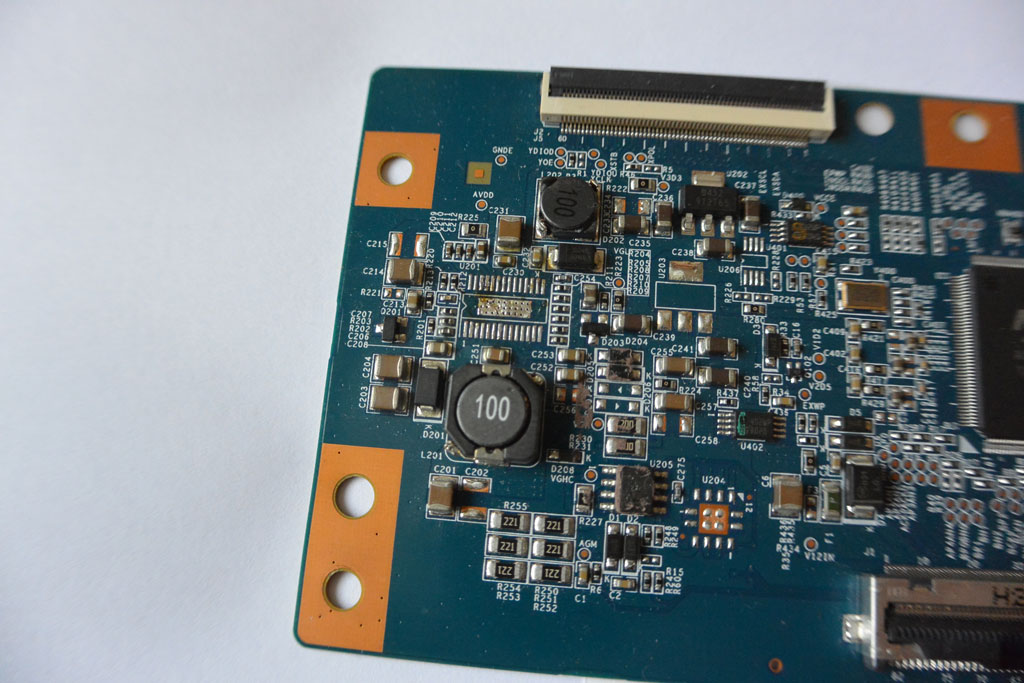

Reste plus qu’à dessouder le CI BD8160EFV et le remplacer pour voir disparaitre ce défaut.

T315HW04_04

Un service de réparation des platines Tcon est disponible ICI
