T230XW01 AS04-F

Une ancienne platine T-con T230XW01 V1 06A56-1A qui présente un écran blanc très lumineux, l’image est à peine perceptible en fond. Ce symptôme est survenu à la suite d’un bruit de claquement à l’arrière de la TV de marque Samsung référence LE23R32LCD.

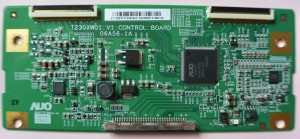

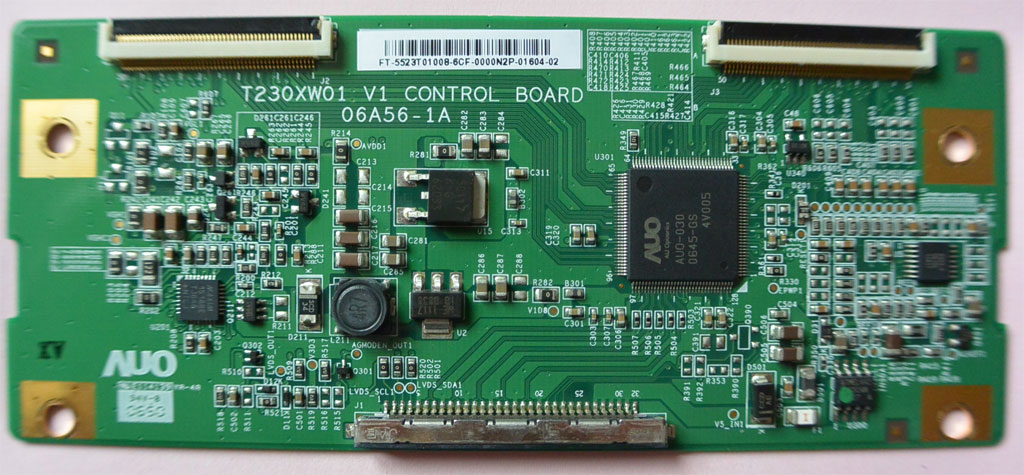

T230XW01_AS04-F_01

Les quelques mesures ne donnent rien de flagrant sur cette platine T230XW01 V1 06A56-1A, le fusible est bon (normal puisque l’image est quand même présente bien que faiblement contrastée), la tension à l’entrée est de 5V sur cette platine, le régulateur U15 sort bien les 3.3V requis pour l’alimentation du CI principal.

Encore une fois il faut se tourner vers le CI de référence pour la correction gamma, ici on est en présence d’un AS04-F

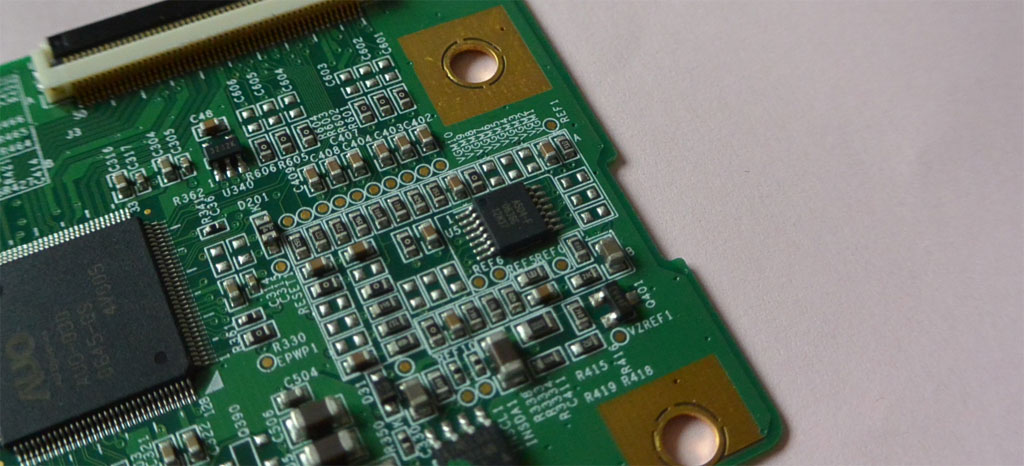

T230XW01_AS04-F_02

On commence donc par le dessouder proprement à l’aide d’un poste à air chaud.

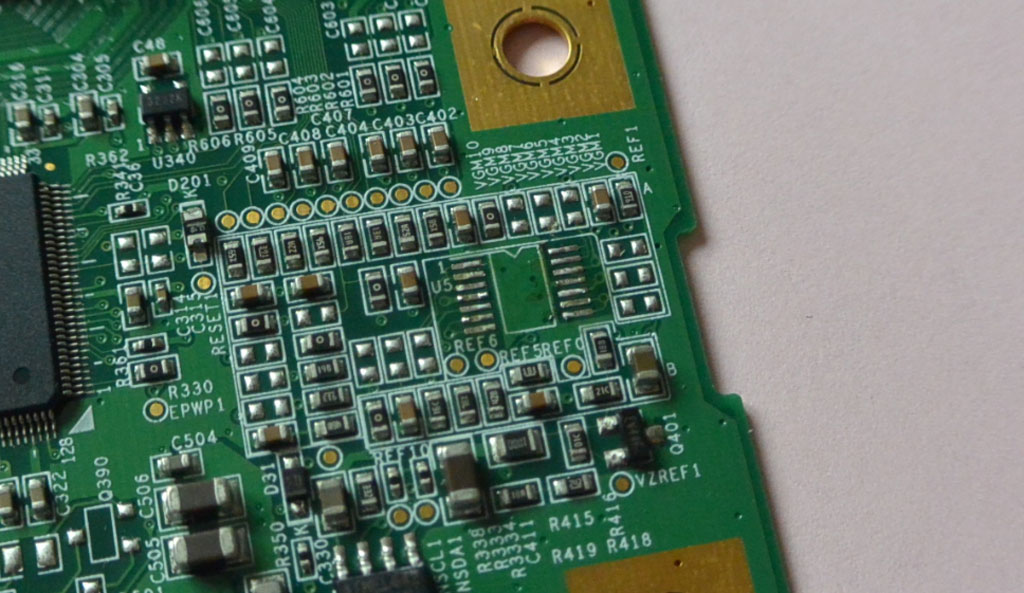

T230XW01_AS04-F_03

Et on le remplace par un CI AS04-F tout neuf

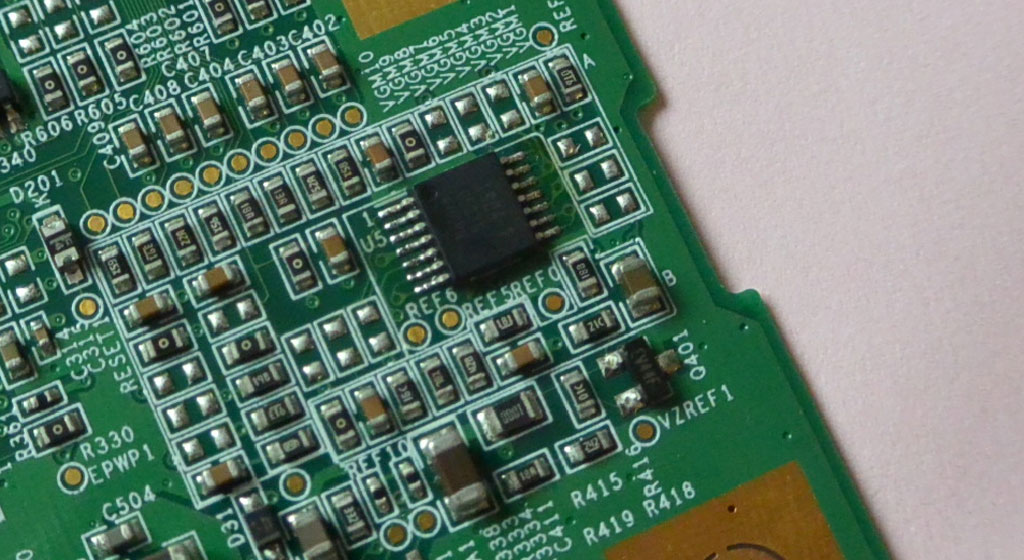

T230XW01_AS04-F_04

Une fois la platine remontée, l’image est redevenue normale, le voile blanc a maintenant disparu.

Si vous êtes en possession de ce type de platine et que votre image est sujette à ce type de symptôme : image blanchâtre, voile pâle sur toute l’image, couleur saturées ou inversées et si vous souhaitez la faire réparer, cliquer ICI

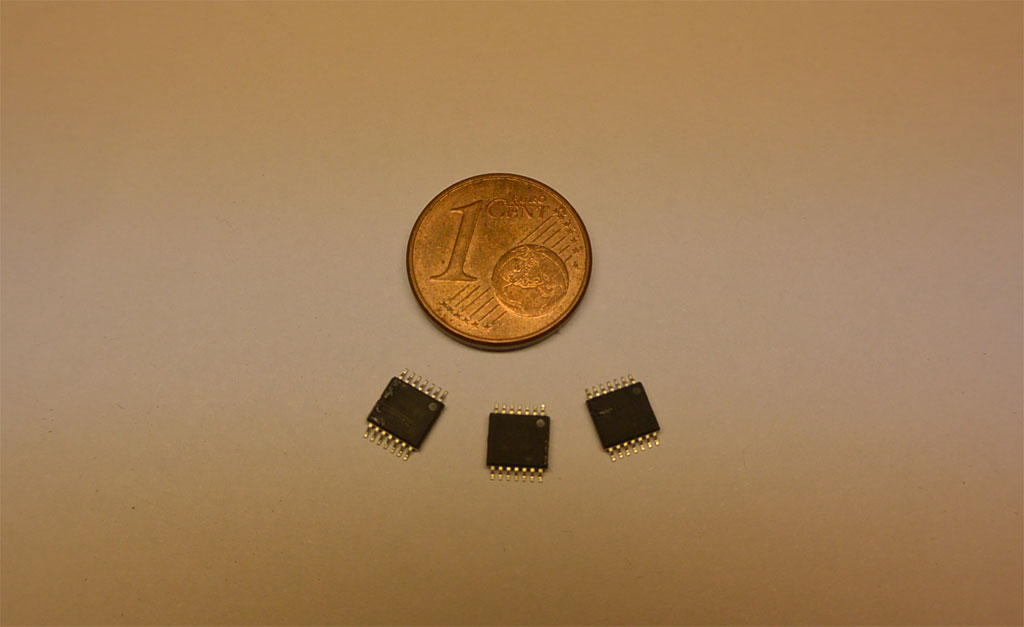

T230XW01_AS04-F_05
