Remise en état SAMSUNG BN44-00269A

Réparation de la platine d’alimentation BN44-00269A montée sur une TV LED SAMSUNG UE40B6000VW

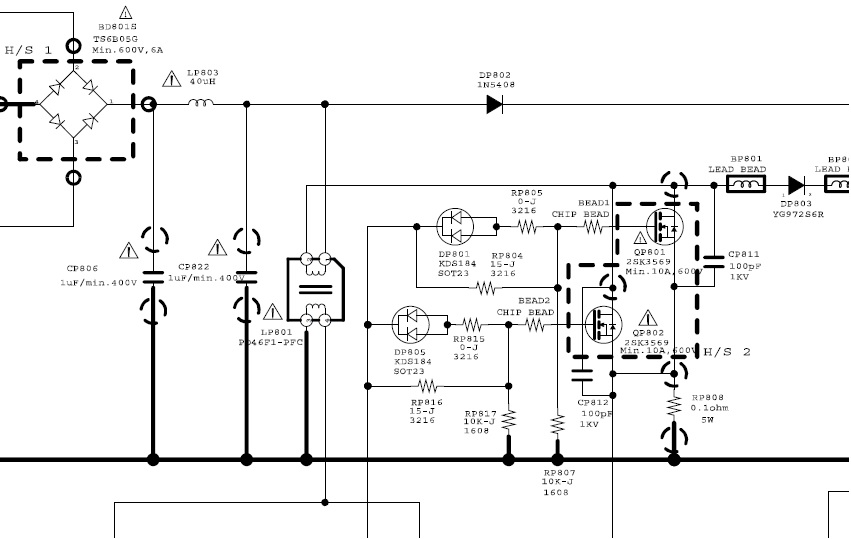

Symptômes : la TV ne s’allume pas, plus de led de veille. Voici la partie du schéma qui nous intéresse :

bn44-00269A 01

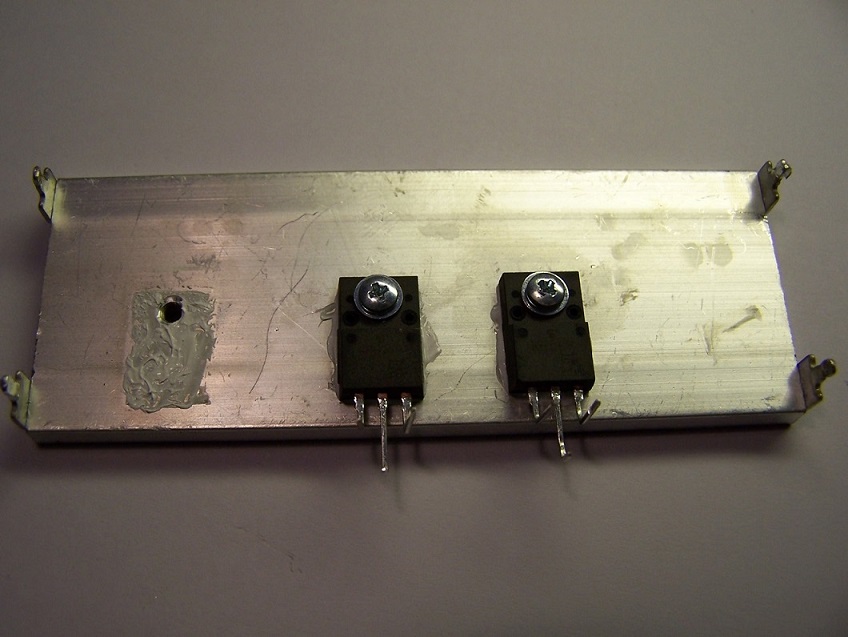

Après contrôle, le fusible principal FS802S est coupé…en remontant un peu plus haut, le test du pont de diodes ne donne rien. Par contre,  QP801 est en court circuit. C’est un FET de type N. Après dessoudage du radiateur, on atteint le composant incriminé, un 2SK3569 de chez Toshiba.

bn44-00269A 02

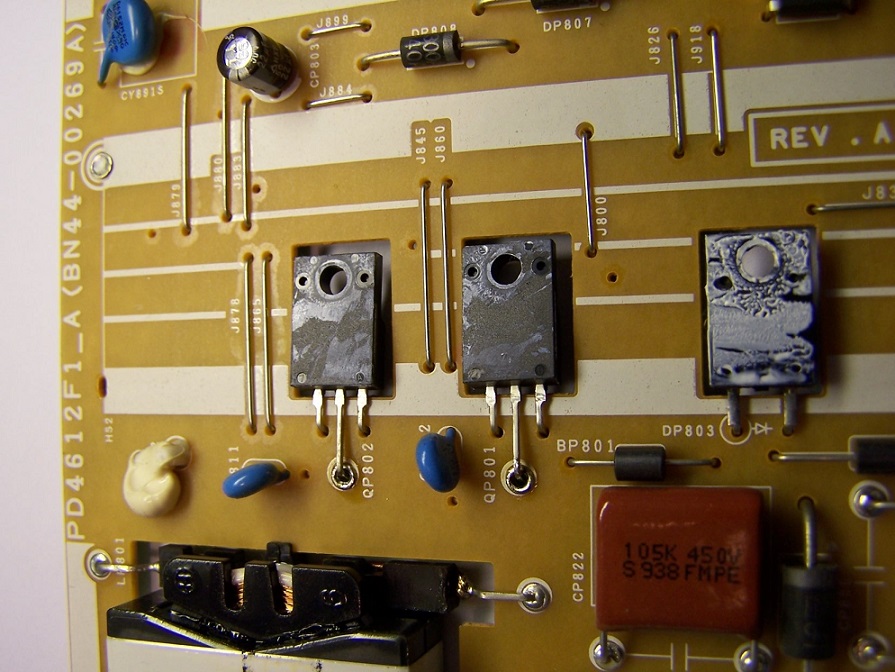

On remplace le fusible (6.3 A) et les 2 x 2SK3569 bien qu’un seul était en court circuit.







bn44-00269A 03





Pour finir il faudra ajouter de la patte thermique sur les 2 FET avant le remontage du radiateur.







Le kit 2SK3569 + fusible est disponible à la vente.  Merci de me contacter si intéressé.
