LE32A456 INV32S12S Inverter OZ9966SN

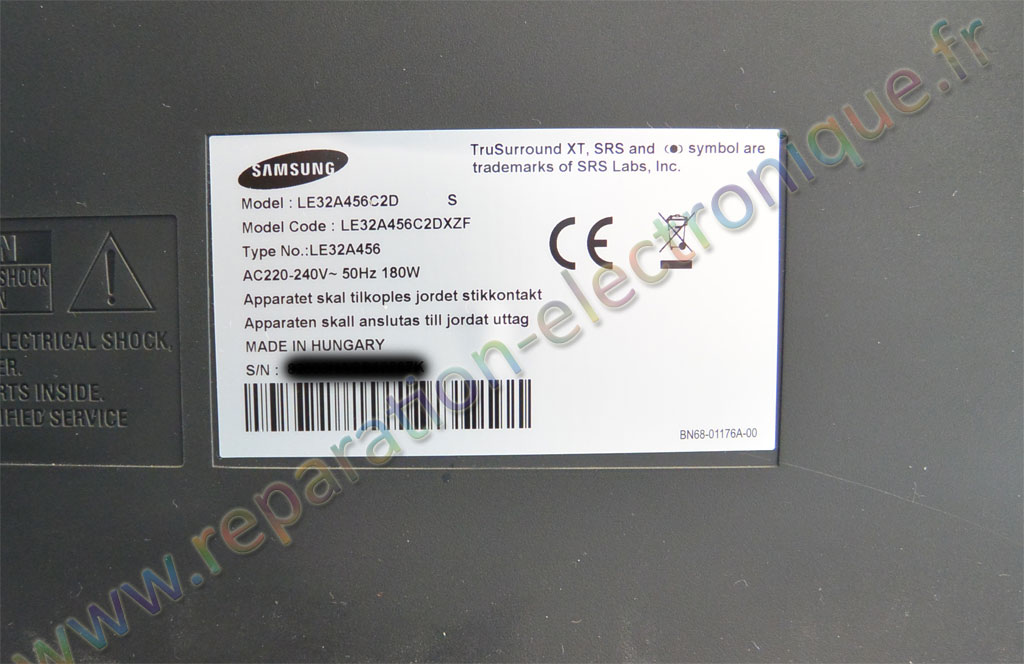

Sur une TV LCD Samsung LE32A456, le son est présent mais aucune image. Lorsque l’on approche une source de lumière sur la dalle on s’aperçoit que l’image est présente, c’est donc un problème de rétro éclairage. La partie inverter est donc en cause

La partie inverter ça peut être l’alimentation comme l’inverter lui même. Il faudra commencer par tester si l’alimentation est bien présente sur le connecteur, normalement 24 VDC. Contrôler également que la commande BL_ON est bien à l’état haut, cette commande est envoyée à la platine inverter par la platine de gestion pour autoriser le démarrage du rétro éclairage.

03_LE32A456_NV32S12S

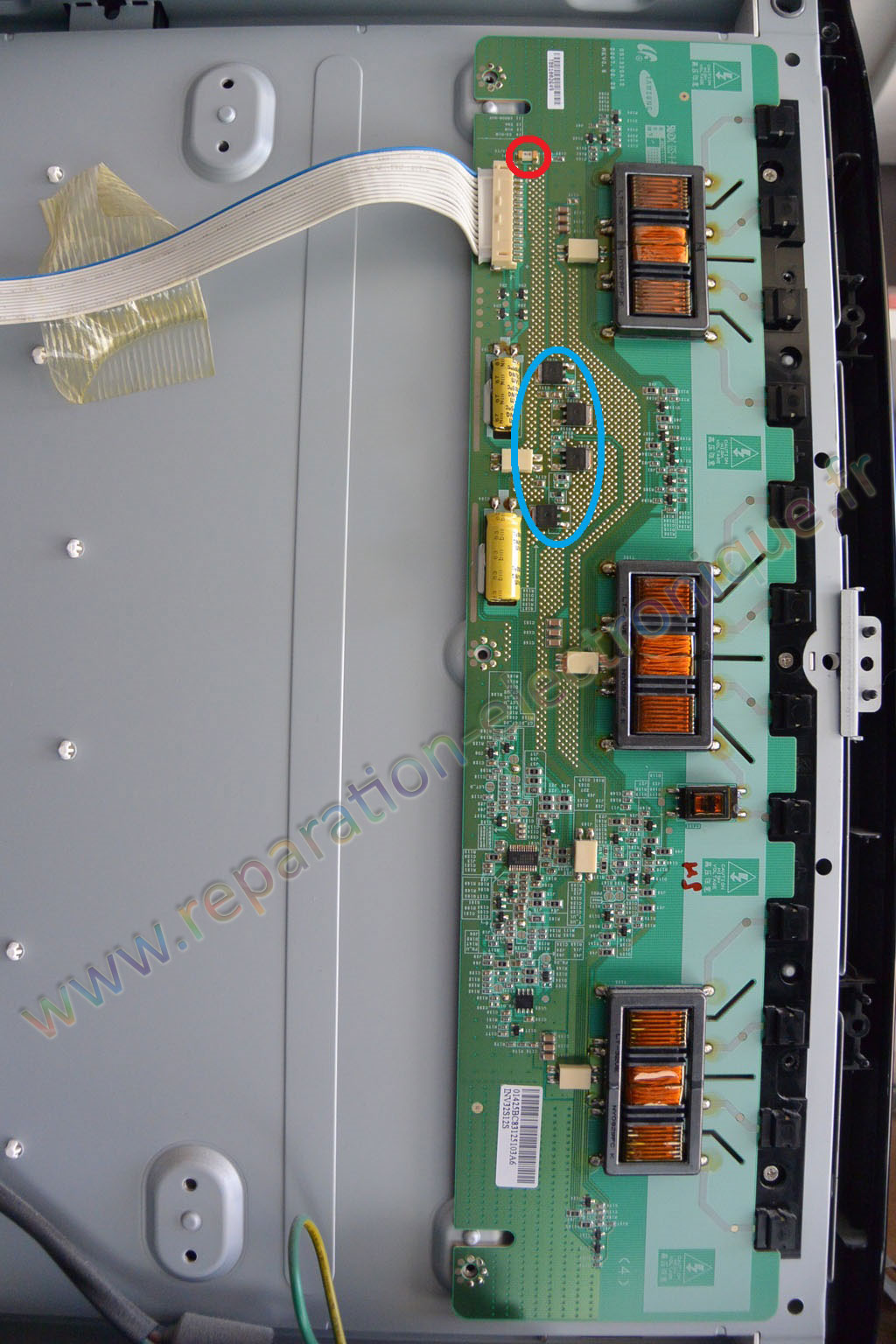

Si tous ces points sont corrects il faudra contrôler le fusible de la platine (entourée en rouge) voir si il n’est pas coupé. Contrôler aussi les mosfet (entourée en bleu)  si pas en court circuit. Si un ou plusieurs sont en court circuit le fusible sera probablement coupé. Les deux condensateurs jaunes peuvent avoir souffert au fil du temps, un petit test au capacimètre donnera le résultat, dans le doute il est préférable de les remplacer.

04_LE32A456_NV32S12S

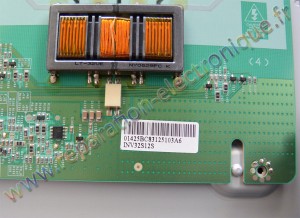

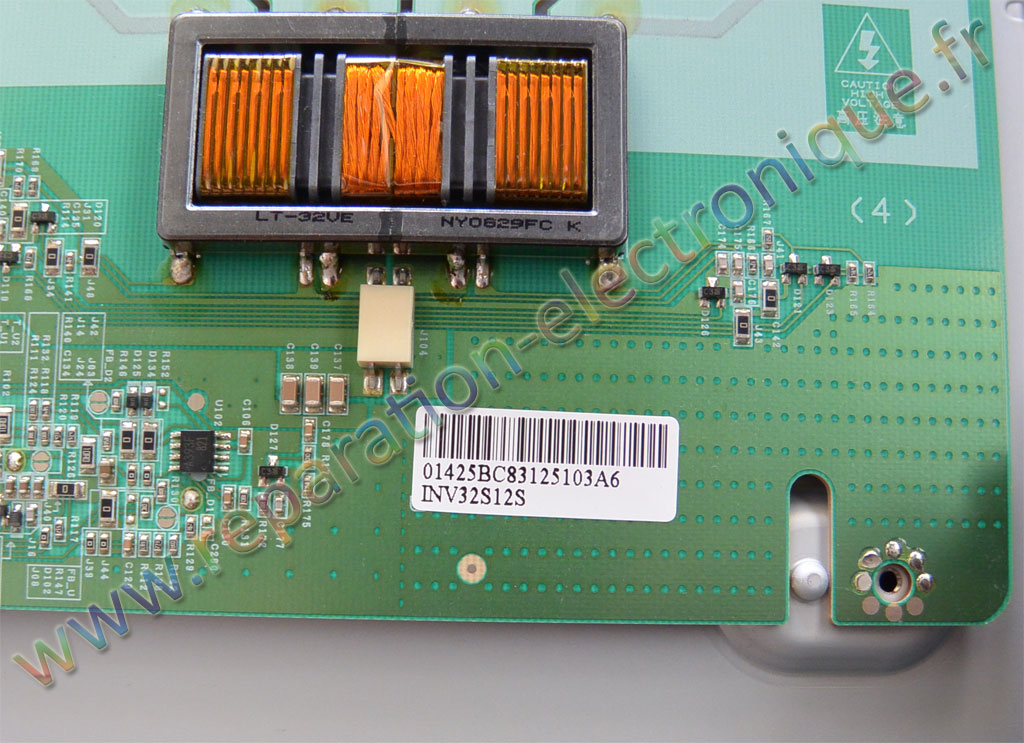

Un autre point important à contrôler : l’enroulement des transformateurs inverter, en règle général leur impédance tourne aux alentours de 1000-1200 ohms. Une impédance de 500 ohms ou moins n’est pas normal, pareil pour un enroulement qui ne donnerait aucune valeur ohmique, dans ce cas c’est qu’il est probablement coupé.

02_LE32A456_NV32S12S

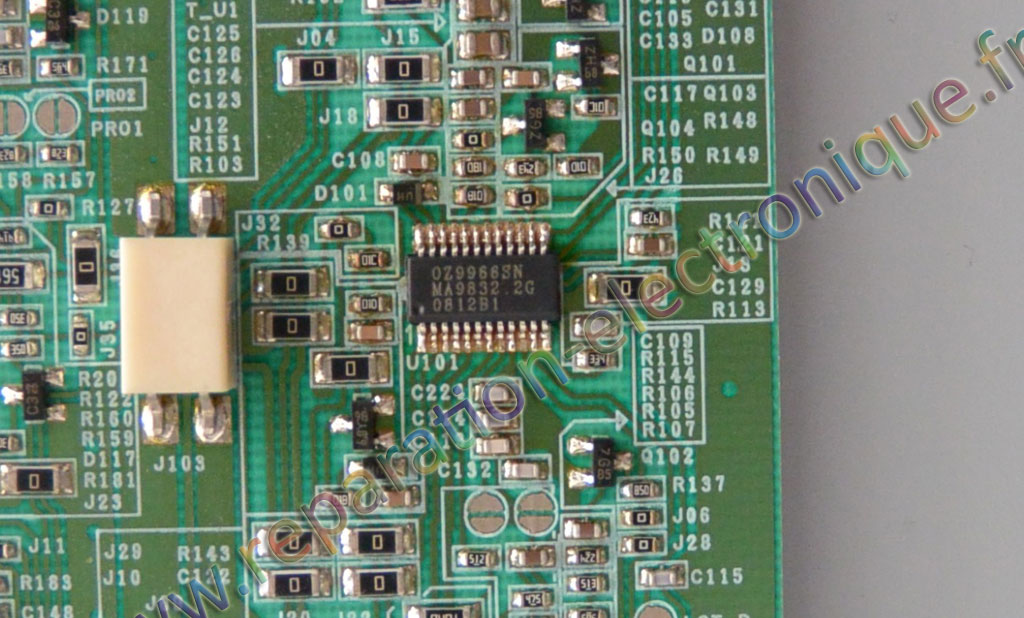

En dernier lieu vérifier le CI de gestion de l’inverter. Sur cette platine inverter INV32S12S c’est un OZ9966SN. Il est alimenté au travers de la broche positive 20 et négative 6

01_LE32A456_NV32S12S_OZ9966SN

Pour ma part sur cette TV c’était le CI de gestion OZ9966SN qui était en cause, après son remplacement le retro éclairage est finalement revenu ! Les transformateurs inverter et CI OZ9966SN sont en vente, utilisez la page contact pour une demande de prix/disponibilité.
