DMR-EX75 Erreur U81

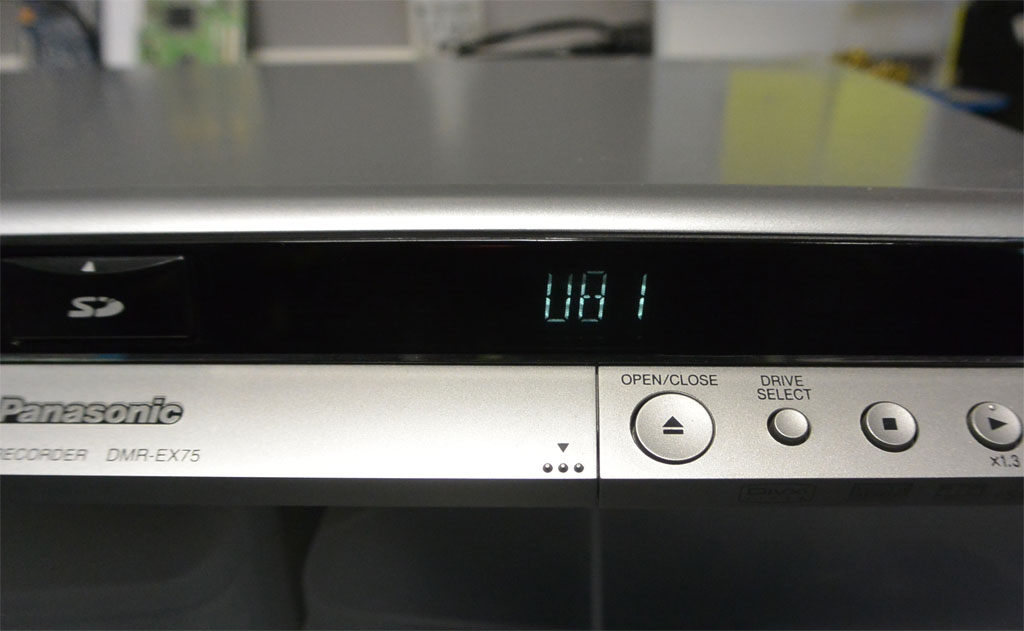

Ce lecteur enregistreur à disque dur PANASONIC DMR-EX75 s’est brusquement arrêté et n’a plus jamais voulu redémarrer…Il affiche à chaque démarrage U81. Ce message d’erreur concerne le circuit 1.8V alimentant le module TNT. Voici comment le réparer.

dmr-ex75_U81_01

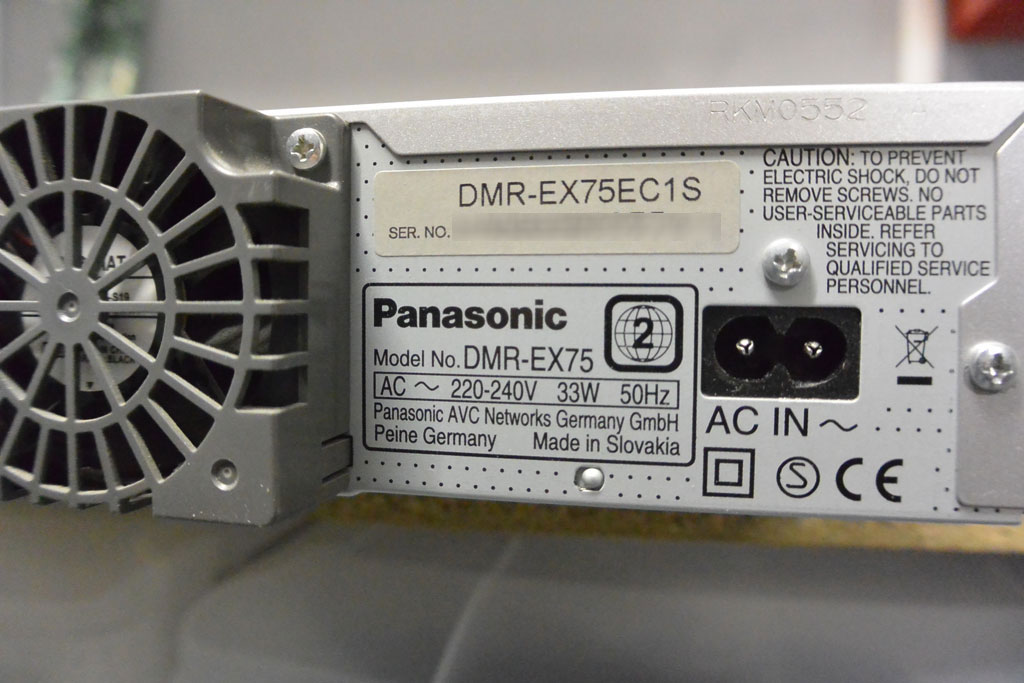

L’erreur U81 concerne les modèles PANASONIC DMR-EX75 , DMR-EX85 et DMR-EZ25.

dmr-ex75_U81_02

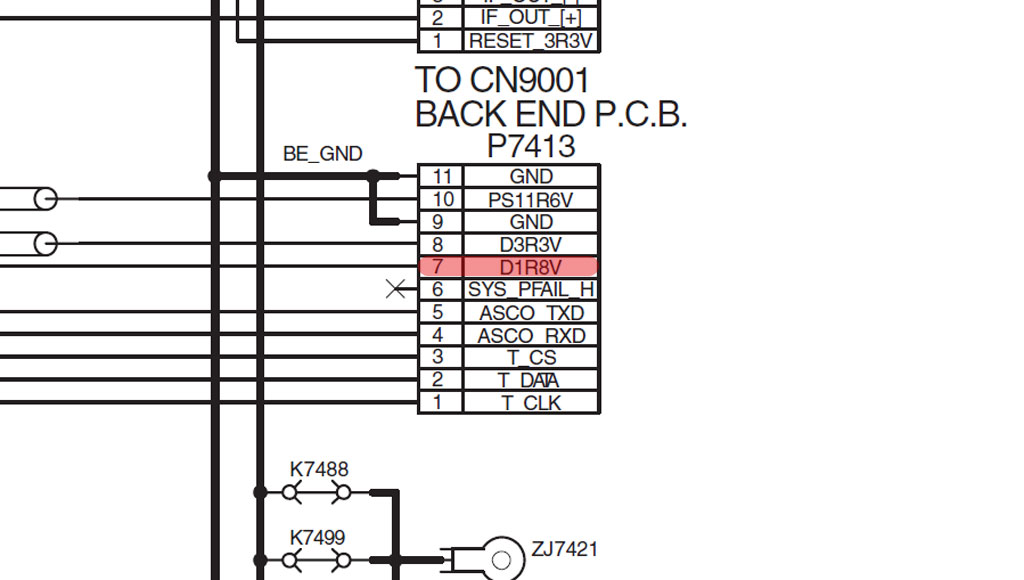

Après avoir ouvert le lecteur il faut commencer par prendre la tension sur le connecteur P7413

dmr-ex75_U81_10

C’est la borne 7 qui nous intéresse, entre 7 et 11 (GND) il devrait y avoir 1.8V. Chez moi ce n’est pas le cas, je n’ai que 0.2V. Le contrôle des bornes 10 (11.6V) et 8 (3.3V) s’avère correct.

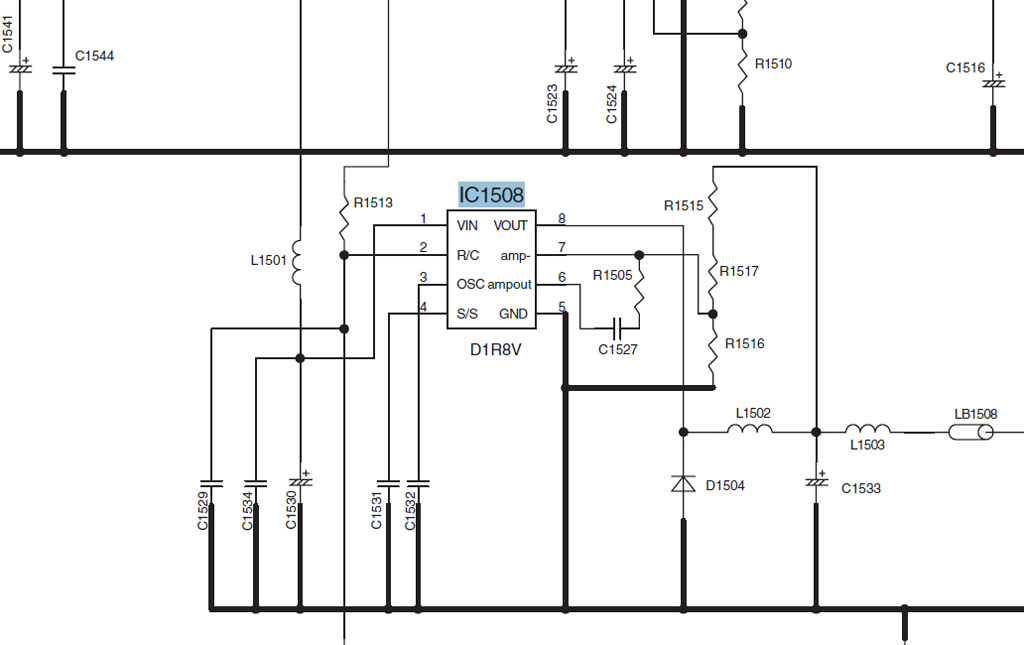

En remontant un peu plus haut on trouve le CI IC1508 MD5001T, c’est un convertisseur DC/DC. Une tension de 12V doit être présente à son entrée 1 (à noter le condensateur chimique C1530 sur cette même borne)

dmr-ex75_U81_09

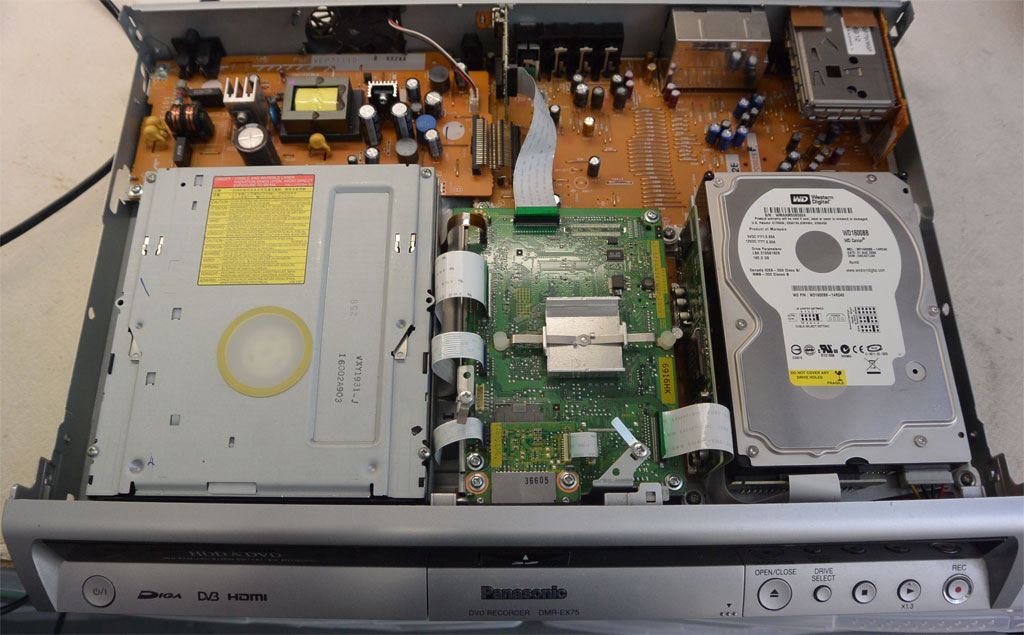

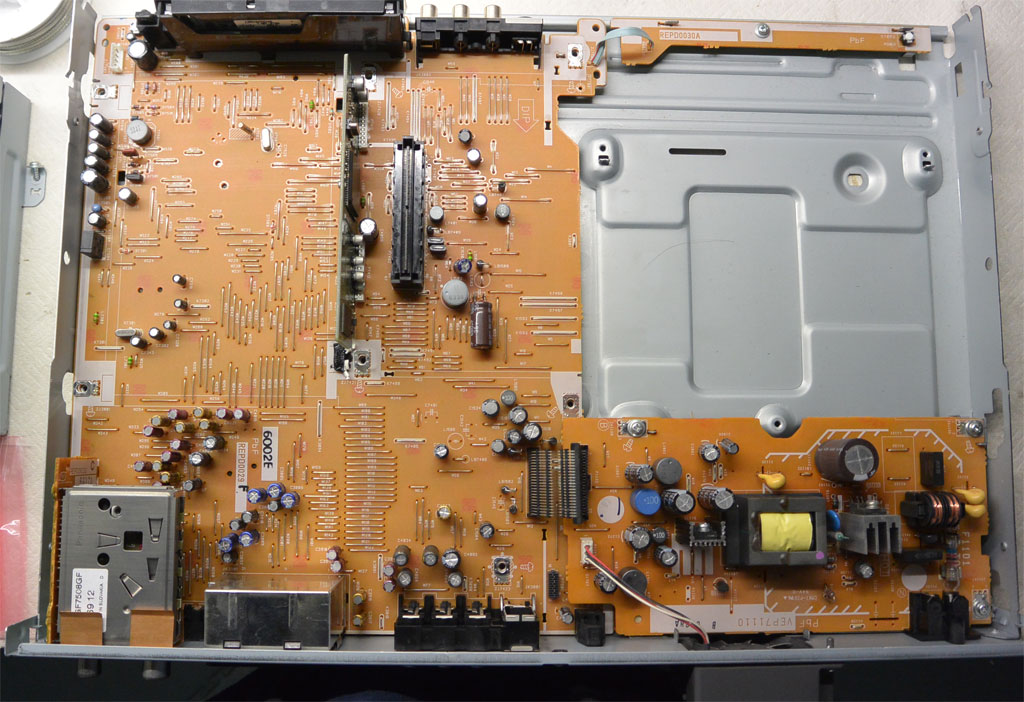

Ce CI est situé sur la platine principale au dessous donc le démontage complet de l’appareil est requis.

dmr-ex75_U81_03dmr-ex75_U81_04

Ici le condensateur C1530. D’apparence correct il se révélera mauvais au test de l’ESR avec une résistance de 12.8 ohms pour une capacité de 4.7 uF (d’origine c’est un 100uF 25V !! ). Donc à changer d’office !

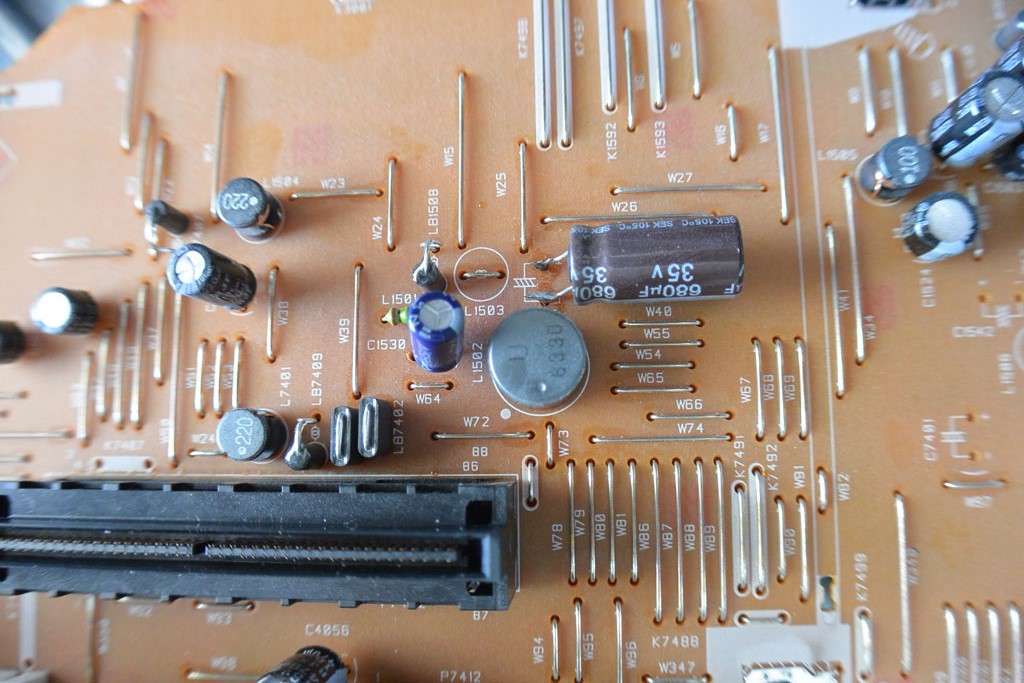

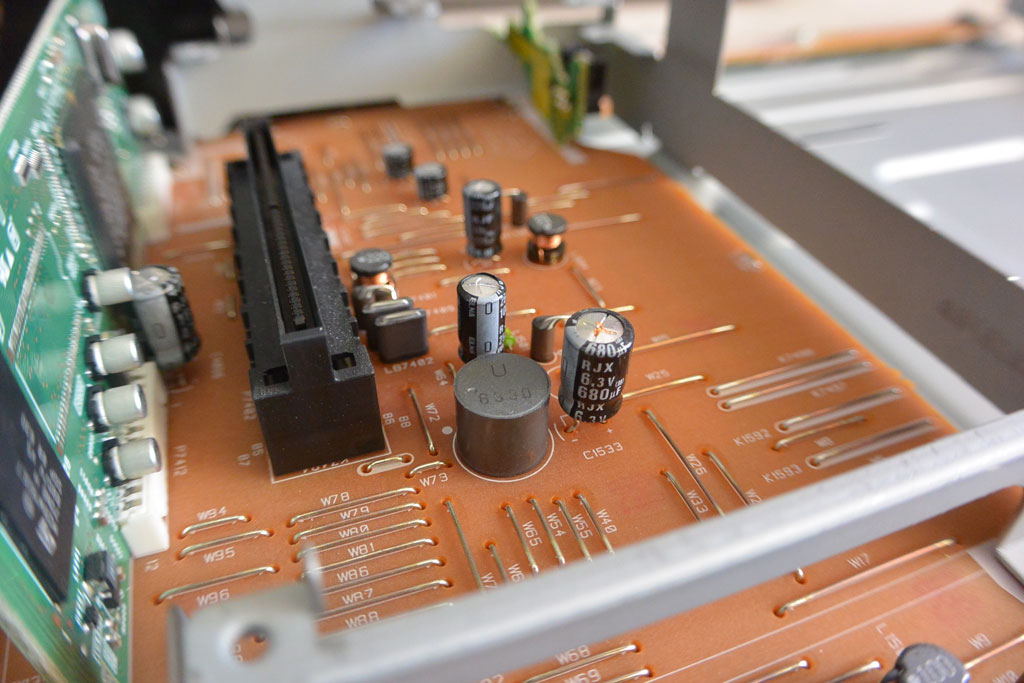

dmr-ex75_U81_05Même platine mais sur un Panasonic DMR-EX85, cette fois ci les condensateurs sont visiblement HS :

dmr-ex75_U81_11

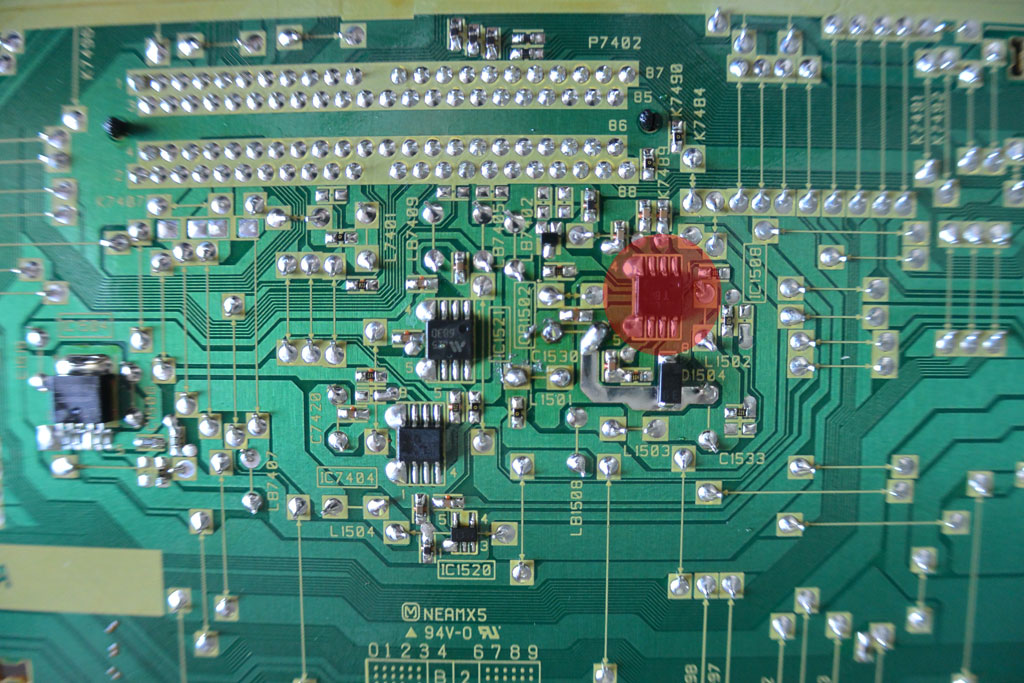

Après démontage de la platine principale, on retrouve le CI MD5001T, reste à le dessouder pour le remplacer. ATTENTION : les pistes sont très fragiles, le CI est donc à dessouder avec précaution.

dmr-ex75_U81_06

dmr-ex75_U81_07

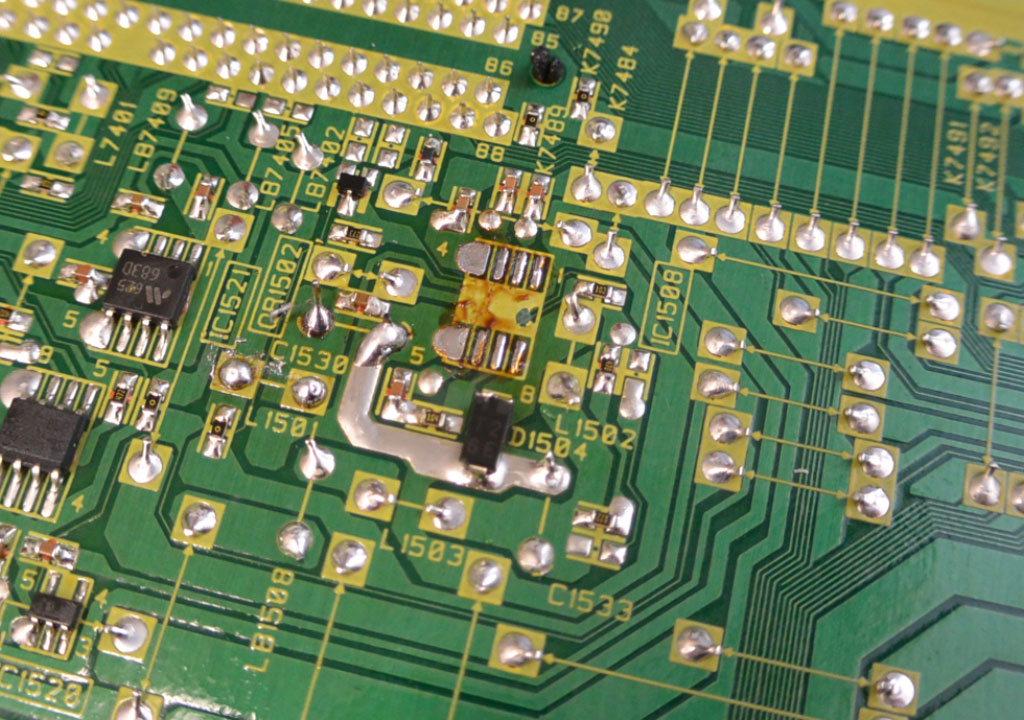

Au final il aura fallu remplacer le condensateur C1530 (100uF 25V) et le CI convertisseur IC1508 (MD5001T) pour retrouver un fonctionnement normal de ce lecteur/enregistreur PANASONIC.
