Chicony CPA09-022A

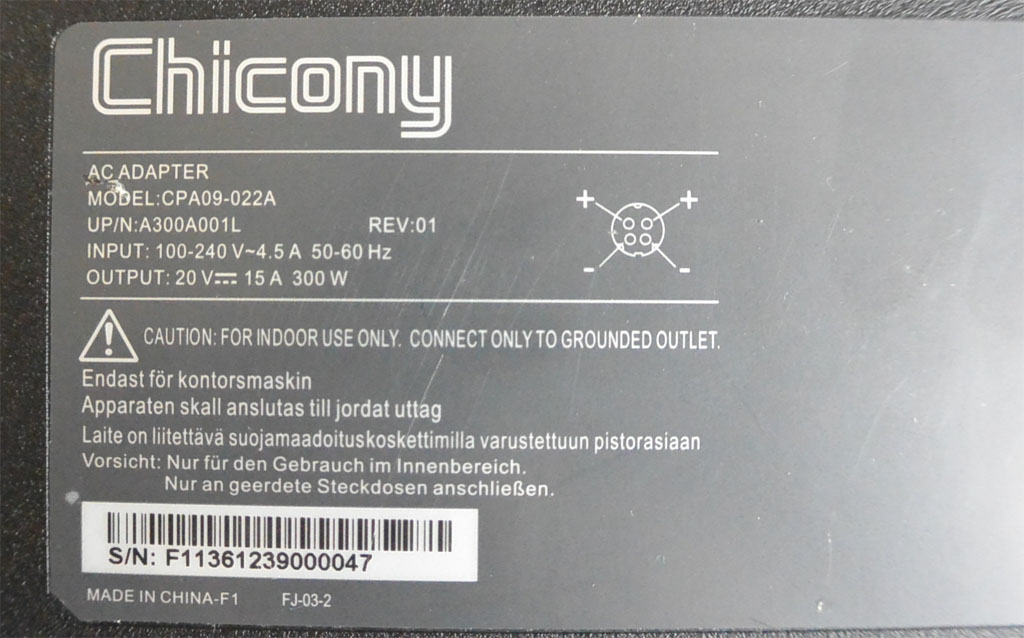

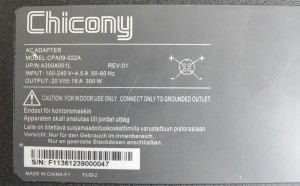

Une alimentation de PC Portable de marque Chicony référence CPA09-022A en panne. Aucune tension en sortie au lieu des 20 Volts annoncés.

cpa09-022a_01

Cette alimentation vaut la peine qu’on s’y attarde, avec un prix neuf de plus de 200 Euros, sa réparation reste une bonne idée surtout pour le porte monnaie…

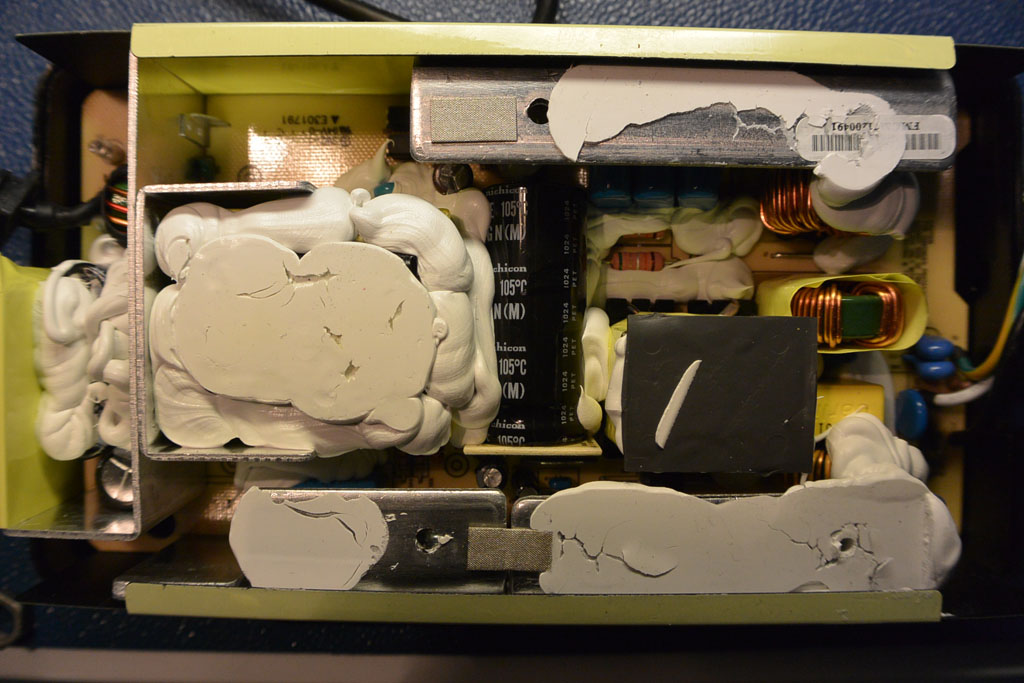

L’alimentation s’ouvre une fois les 4 vis se trouvant sous les pads anti dérapant retirées et la protection métallique détachée du boitier plastique.

cpa09-022a_02

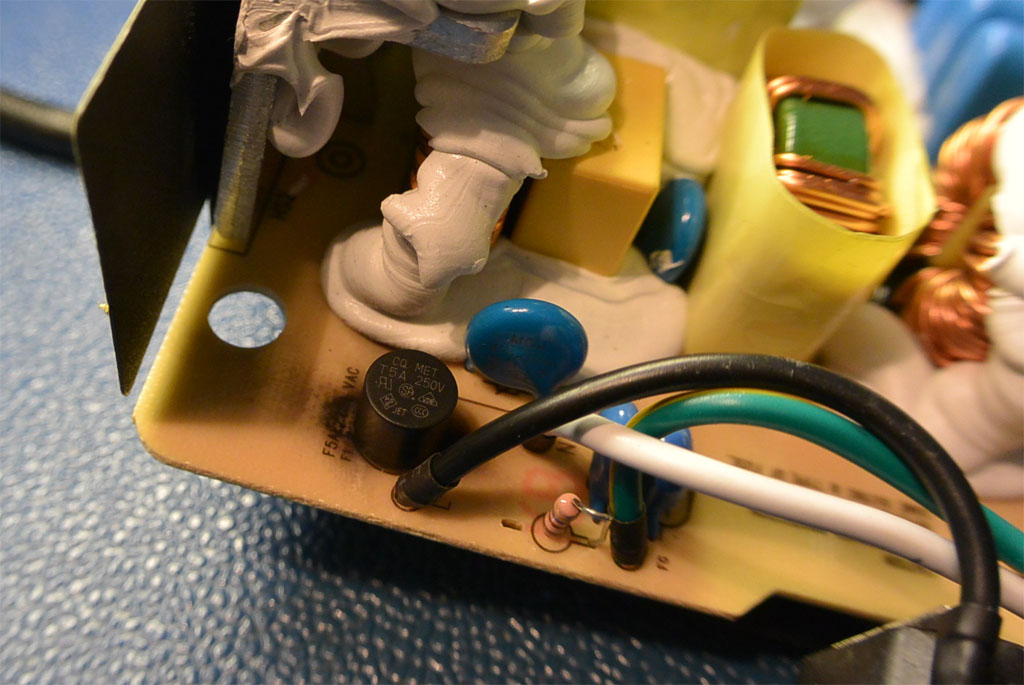

A l’intérieur, le fusible de 5 A est coupé (vu les traces autour c’est peu surprenant).

cpa09-022a_03

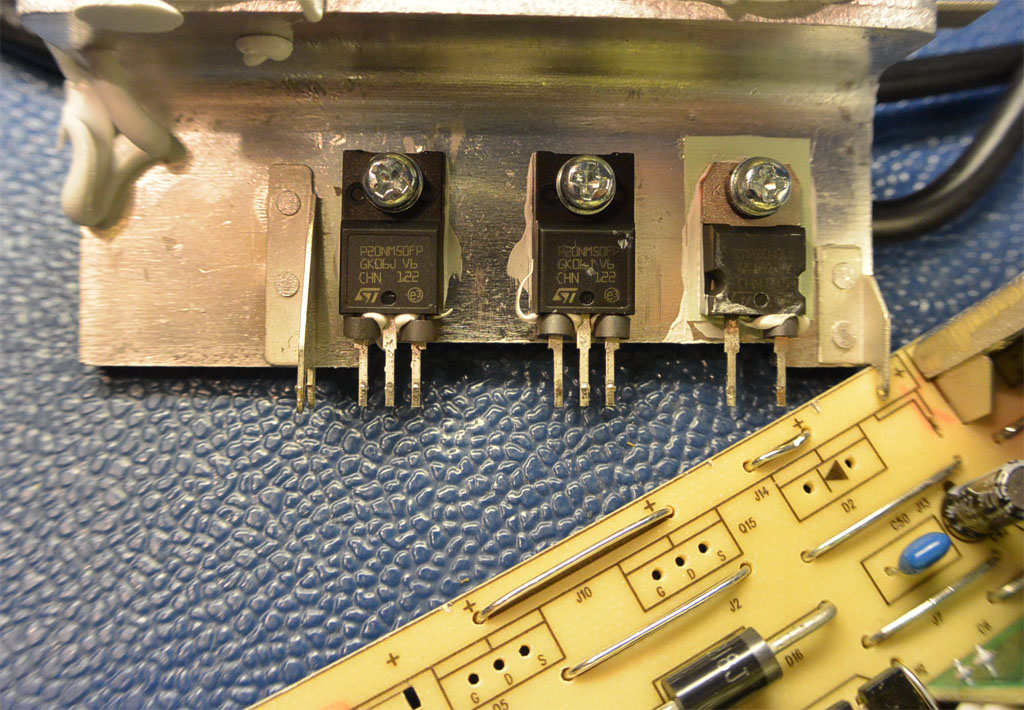

Le primaire est donc à contrôler : l’un des 2 mosfet référence P20NM50FP et la diode Schottky STPSC606D (600V 6A) sont en court circuit.

cpa09-022a_04

Une fois le fusible 5 A, le mosfet et la diode Schottky remplacée, le chargeur est de nouveau fonctionnel.
