Alimentation pompe à bière CPS07402

Cette alimentation référence CPS07402 équipe les pompes à bières de marque KRUPS modèle VB5020 et VB5120. C’est une alimentation 12VDC 5A.

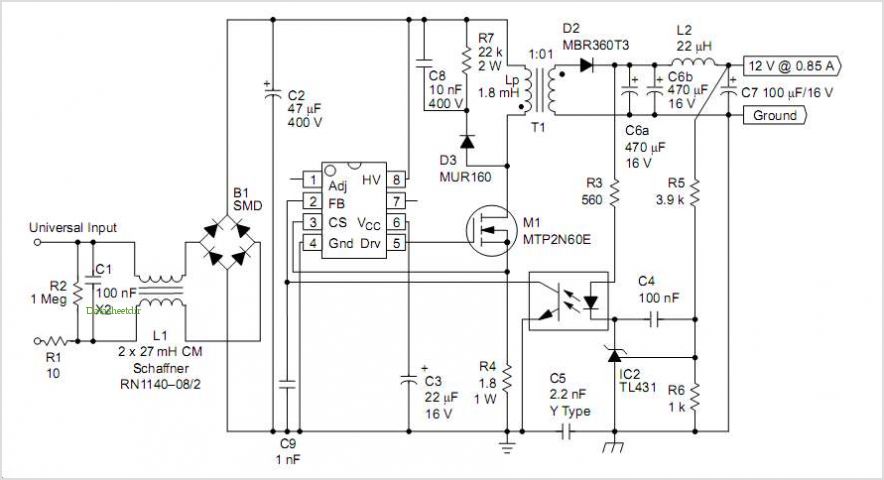

Celle que l’on m’a apporté en réparation ne délivre que 6 à 7 V et émet un cliquetis très fort venant du transformateur. Ce bruit caractéristique me fait penser la magnétostriction. Cette alimentation à découpage est très simple de conception, sa seule particularité est de posséder une fiche reliée à la platine de gestion permettant le feedback. Il faut commencer évidement par contrôler et remplacer tous les condensateurs du secondaire . Si le problème persiste,  il faut s’intéresser à la régulation de l’alimentation, ici elle est gérée par un CI 1200P60. Voici un exemple de son utilisation :

1200P60

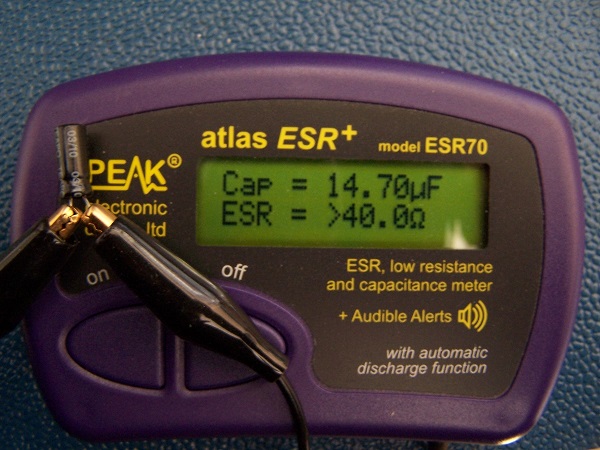

D’après la datasheet, le CI doit être alimenté sous 16V. Ma prise de mesure n’est pas du tout stable et oscille de 5 à 10V. Je soupçonne donc le condensateur C4 47uF 35V connecté sur VCC. En effet sa résistance série et sa capacité sont hors tolérance.

100_4402

Son remplacement résoudra la panne sur cette alimentation.
