LE40N87BDX AS19-H1G

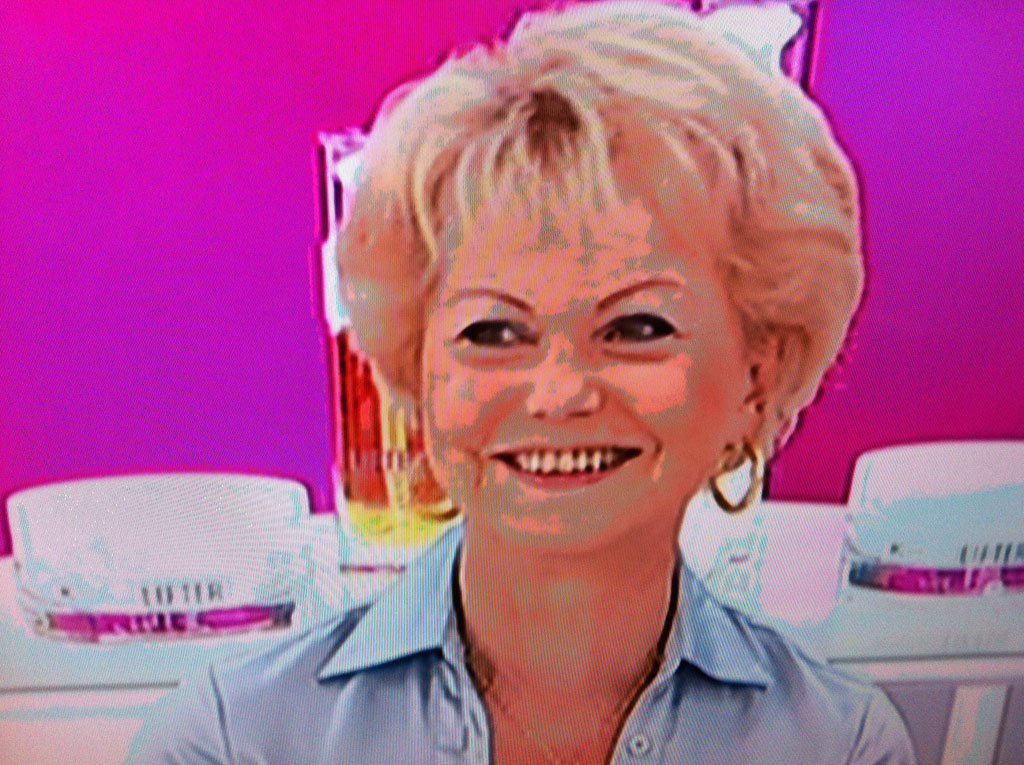

Encore une TV Samsung LE40N87BDX en panne avec un symptôme d’image solarisée, le défaut apparait immédiatement à l’allumage de la TV, cette fois ci c’est au tour de l’AS19-H1G de la platine Tcon de faire des siennes

LE40N87BDX_AS19-H1G_02

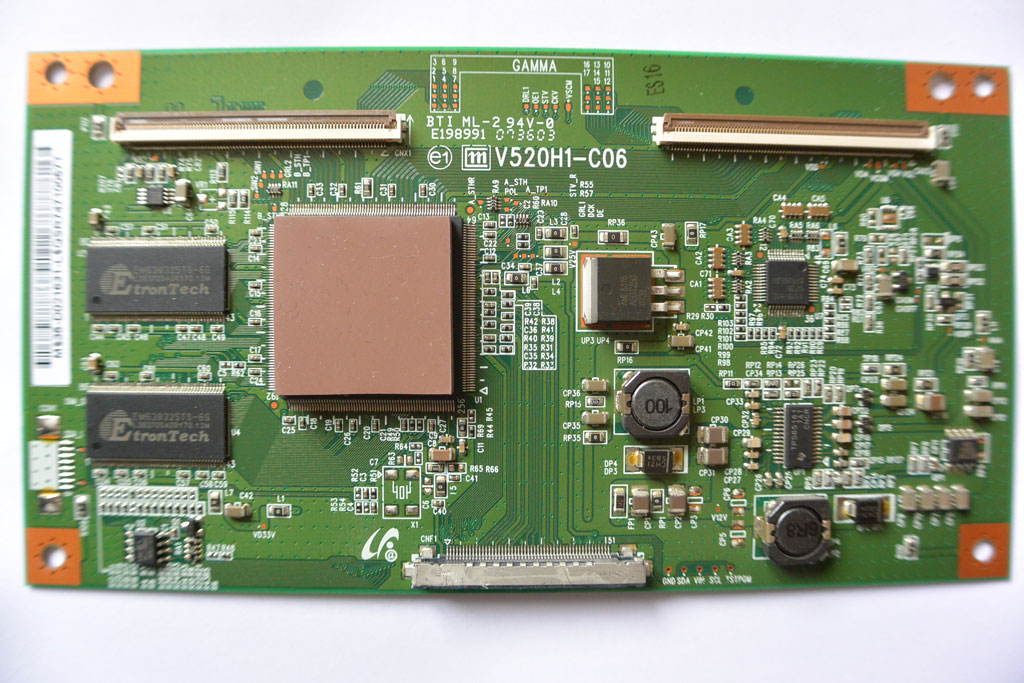

La platine Tcon a pour référence V520H1-C06 35-D021631 dalle Chi Mei.

LE40N87BDX_AS19-H1G_01

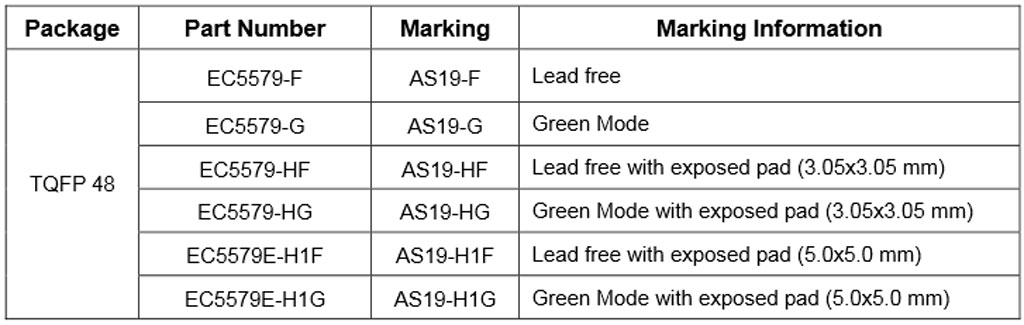

Le défaut est sans appel c’est une fois de plus les références tension du circuit gamma qui sont en causes et en particulier le CI qui s’en charge : AS19-H1G . Contrairement à l’AS15, l’AS19 possède 4 buffers supplémentaires. A part ceci, les autres caractéristiques restent les mêmes. On trouve l’AS19 sous diverses références (AS19-F, AS19-G, AS19-H1F, AS19-HF, etc..) :

LE40N87BDX_AS19-H1G_03

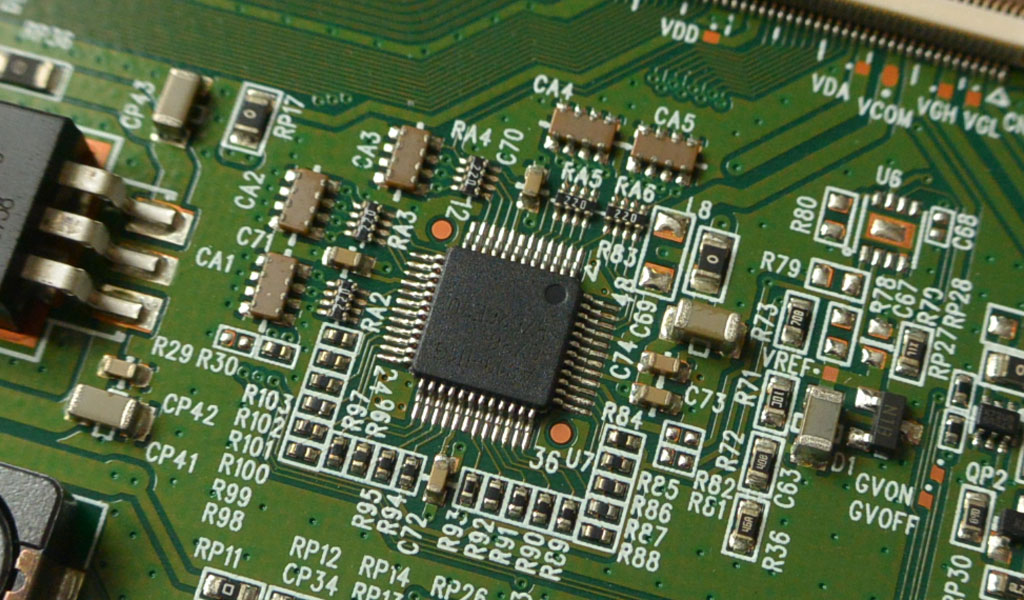

Il suffit donc de dessouder et remplacer le CI pour retrouver une image correcte, il est recommandé d’installer un pad thermique au remontage pour dissiper la chaleur et allonger sa durée de vie. Attention le CI AS19-H1G est soudé en son centre et pas uniquement par les pattes périphériques. Le dessoudage avec une station infra rouge est donc fortement recommandé.

LE40N87BDX_AS19-H1G_04

Si vous êtes en possession de cette platine et que votre image est sujette à ce type de symptôme : image blanche, voile pâle sur toute l’image, couleurs saturées ou inversées et si vous souhaitez la faire réparer, cliquer ICI
