KDL-46EX720 APS-298 MIP2H2

Du jour au lendemain, plus de LED de veille sur une TV SONY KDL-46EX720, avec l’aide du schéma de l’alimentation il est facile de remonter rapidement jusqu’à la cause du dysfonctionnement

Sortie courant 2011 cette TV SONY KDL-46EX720 est un très bon modèle hormis la fragilité de sa dalle qui ne la rend pas très fiable…

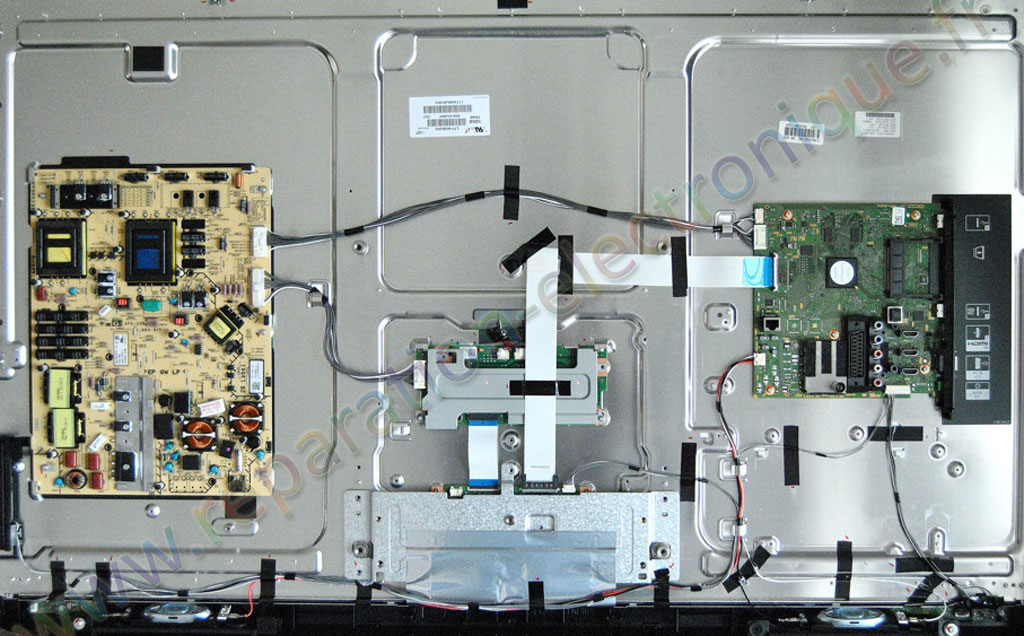

04_SONY-KDL-46EX720-APS-298

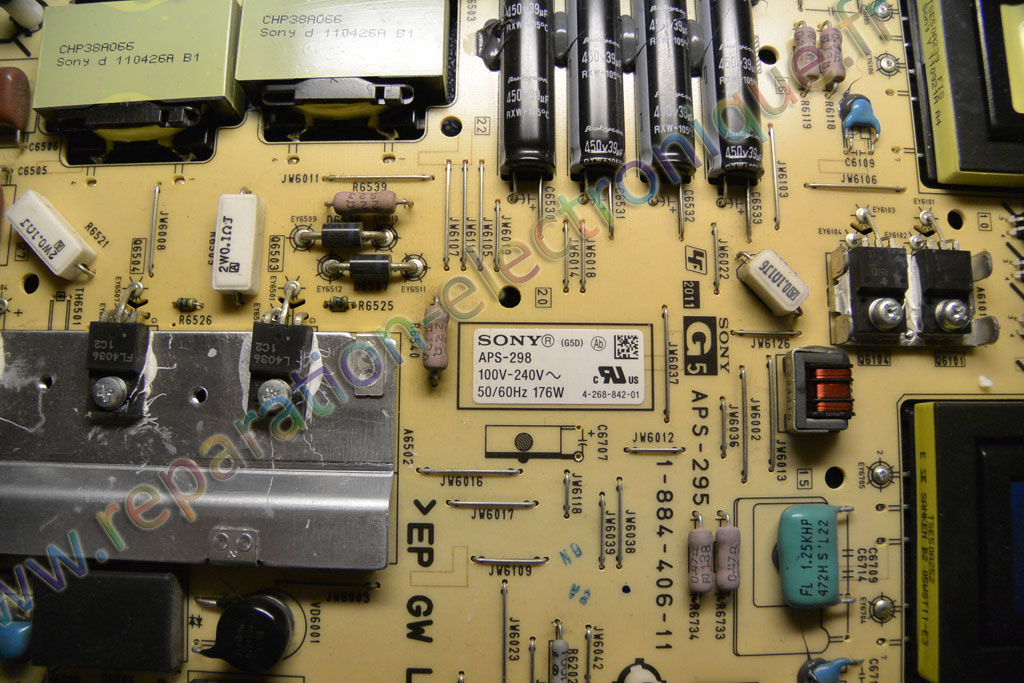

Sur cet exemplaire, plus de LED de veille, la TV ne s’allume donc plus. Pas de réaction à la télécommande bref aucuns signes de vie…Après un rapide contrôle sur le connecteur, on ne trouve aucune tension de veille. La platine d’alimentation porte la référence APS-298

01_SONY-KDL-46EX720-APS-298

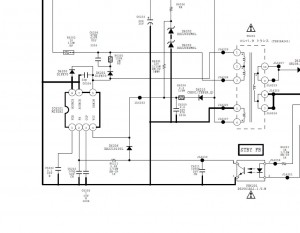

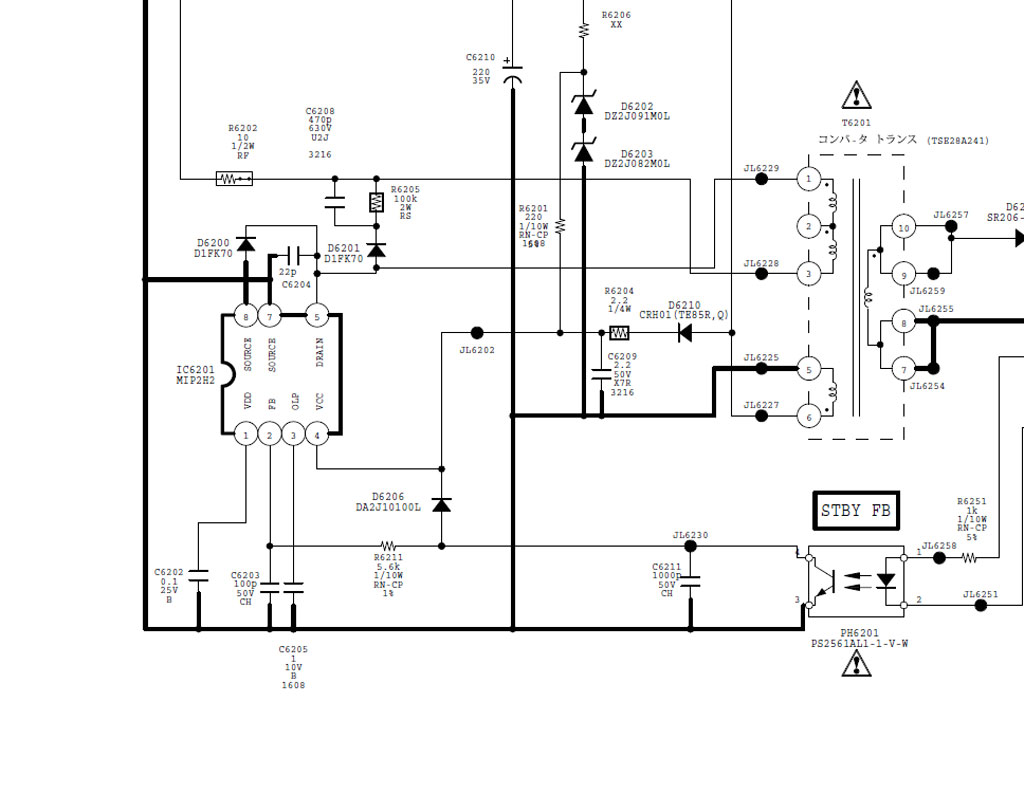

Si on regarde le schéma, on constate que la tension de standby est générée par le CI MIP2H2 (IC6201). Vérifier sa tension d’alimentation en 4, si diodes D6201 et D6206 pas coupées ou en court circuit, si résistance R6202 n’est pas coupée (si c’est le cas le CI MIP2H2 est surement à remplacer aussi). L’optocoupleur PH6201 et/ou la zener réglable peuvent également être en cause si le MIP2H2 n’est pas alimenté correctement.

03_SONY-KDL-46EX720-APS-298

Pour ma part c’était la résistance fusible R6202 et le MIP2H2 qui était HS. Après remplacement de ces deux composants la tension de standby et revenu avec le bon fonctionnement de la TV.

01_SONY-KDL-46EX720-APS-298

Si vous recherchez des composants / platines sur ce modèle, vous pouvez nous contacter pour une demande de prix/disponibilité
